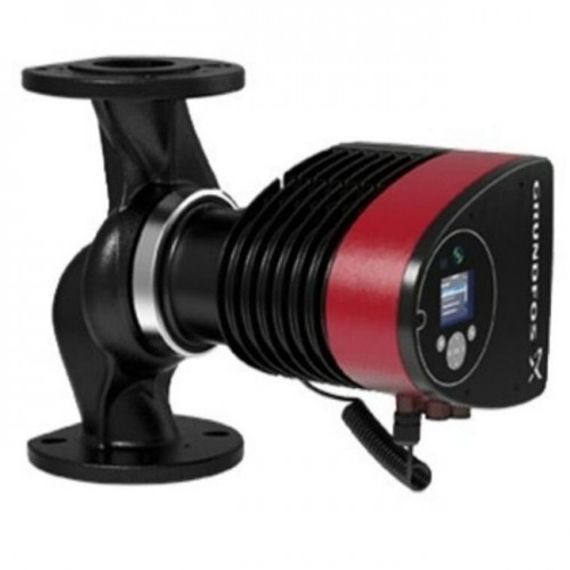

MAGNA3 50-100 F – Больше, чем насос. Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий.
Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового. MAGNA3 50-100 F - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 50-100 F - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
• котроллер, встроенный в блок управления
• панель управления с TFT-дисплеем на блоке управления
• блок управления рассчитан на опциональные CIM-модули
• встроенные датчик перепада давления и температуры
• чугунный корпус насоса (в зависимости от модели)
• кожух ротора из композиционного материала, армированного углеродным волокном
• опорный диск подшипника и оболочка ротора из нержавеющей стали
• кожух статора из алюминиевого сплава
• силовая электроника с воздушным охлаждением MAGNA3 является однофазным насосом.
Характерные особенности:
• AUTOADAPT (автоматическая поднастройка).
• FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
• Пропорциональный контроль давления.
• Постоянный контроль давления.
• Постоянный контроль температуры.
• Кривая постоянного режима работы.
• Кривая максимального или минимального режима работы.
• Автоматический ночной режим.
• Не требуется никакая внешняя защита электродвигателя.
• Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
• Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь MAGNA3 обеспечивает связь по следующим интерфейсам:
• беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
• связь по полевой шине через CIM-модули
• цифровые входы
• релейные выходы
• аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.
Технические характеристики:
Тип продукта - MAGNA3 50-100 F
Артикул (Код) - 97924283
Макс гидростатический напор - 100 дм
TF класс - 110
Данные на фирменной табличке - CE,VDE,PCT
Модель - A
Жидкость: Рабочая жидкость - Вода
Диапазон температур жидкости - -10 .. 110 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?
Материалы: Корпус насоса - Чугун EN-GJL-250 / ASTM A48-250B
Рабочее колесо - PES 30%GF
Монтаж: Диапазон температуры окружающей среды - 0 .. 40 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Соединение труб - DN 50
Допустимое давление - PN6/10
Монтажная длина - 280 мм
Данные электрообор-я: Потребл.мощн. P1 - 21 .. 429 Вт
Максимальное потребление тока - 0.22 .. 1.91 A
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 230 V
Класс защиты (IEC 34-5) - X4D
Класс изоляции (IEC 85) - F
Другое: Нетто вес - 18.2 кг
Полный вес - 20.3 кг
Объем упаковки - 0.046 м3
EAN номер - 571062649358
