CMBE

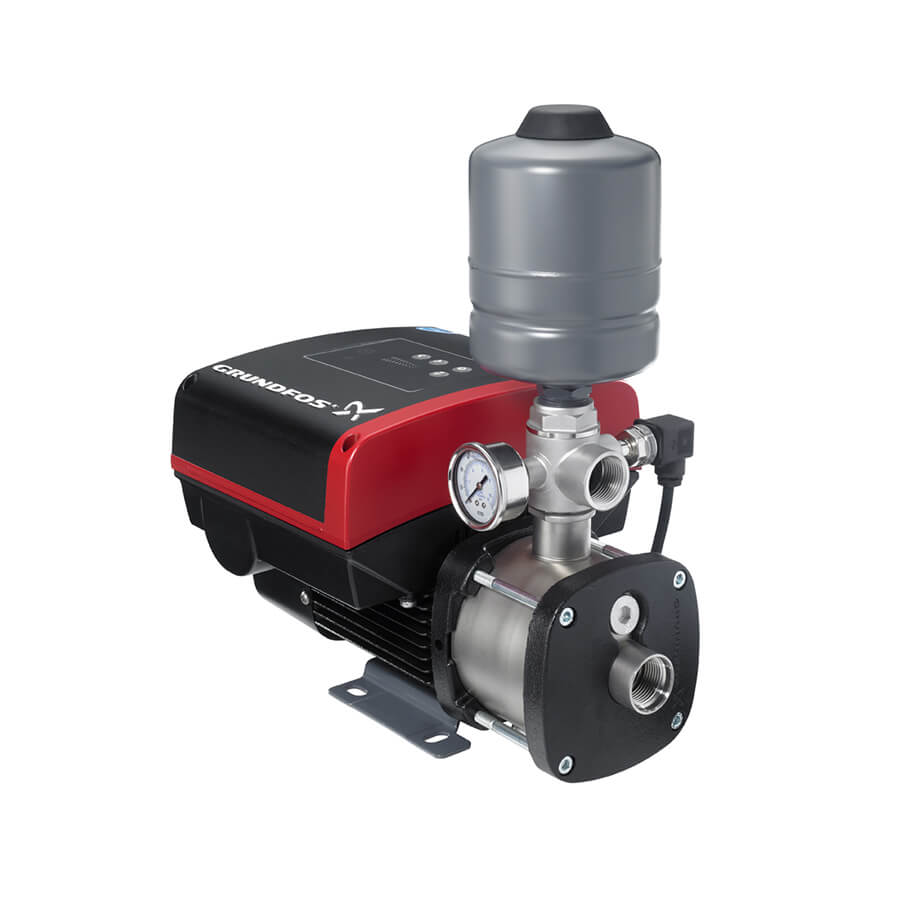

Насосная установка Grundfos CMBE
со встроенным преобразователем частоты, благодаря чему обеспечивается поддержание постоянного давления в точках водоразбора независимо от количества потребителей.
| Название модели | Артикул |
Промышленная частота |
P max (кВт) |
H (м) |
Q max (м³/ч) |
|---|---|---|---|---|---|
| CMBE 1-44 | 98374697 | 50 Гц | 0,55 | 26,2 | 2 |
| CMBE 1-75 | 98374698 | 50 Гц | 1,1 | 43,6 | 2 |
| CMBE 3-62 | 98374701 | 50 Гц | 1,1 | 39,4 | 3,7 |
| CMBE 3-93 | 98374702 | 50 Гц | 1,5 | 59,8 | 3,7 |
| CMBE 5-31 | 98374703 | 50 Гц | 1,1 | 21,4 | 5,6 |
| CMBE 5-62 | 98374704 | 50 Гц | 1,5 | 44,2 | 5,6 |
CMBE – насосная установка со встроенным преобразователем частоты, благодаря чему поддерживается постоянное давление воды при переменном расходе в нескольких точках системы водоснабжения.
При изменении потребности потребления воды датчик давления подает сигнал на преобразователь частоты, который производит корректировку частоты вращения электродвигателя, если это необходимо.
Насосная установка CMBE готова к работе сразу же после монтажа в систему и подключения к сети электропитания.
Установка CMBE помимо насоса CME со встроенным преобразователем частоты содержит в себе 5-ходовой штуцер со встроенным обратным клапаном, мембранный бак, манометр, датчик давления.
Примечание
Установка CMBE автоматически включается/выключается только в случае работы установки в пределах рабочих ха- рактеристик.
В случае высокой вероятности большого перепада давления на входе рекомендуется установить реле давления на всасывающем патрубке для возможности автоматического включения/выключения установки CMBE.
Электродвигатель
Насосы CME оснащены закрытыми 2-полюсными электродвигателями с вентиляторным охлаждением. Для насосов CME не требуется внешняя защита электродвигателя. Электродвигатели MGE имеют встроенную теплозащиту от постоянной перегрузки и заклинивания (ГОСТ 27888).
Особенности и преимущества
-
поддержание постоянного давления воды при переменном расходе в нескольких точках системы водоснабже- ния;
-
компактнаяконструкция;
-
высокая надежность благодаря исполнению всех частей
насосов CMЕ, соприкасающихся с перекачиваемой сре-
дой, из нержавеющей стали;
-
комплектная установка водоснабжения – установка CMBE
включает в себя насос, электродвигатель со встроенным преобразователем частоты, мембранный напорный бак, датчик давления, манометр и обратный клапан. Установка CMBE не требует никаких дополнительных принадлежно- стей;
-
простая установка – установка CMBE готова к работе сразу же после монтажа в систему и подключения к сети электропитания;
-
низкое потребление энергии – электродвигатели MGE но- вого поколения превосходят по КПД требования класса энергоэффективности IE4;
-
защита от «сухого хода», производимая на основе анали- за значений тока I;
-
бесшумная работа – уровень шума ниже 55 дБ(А).
Технические данные Конструкция насосов CME
Многоступенчатые насосы CME состоят из двух основных компонентов: электродвигатель и насосный агрегат. Насос- ный агрегат включает в себя оптимизированную проточную часть с различными типами соединений.
Промежуточные камеры и цилиндрический кожух соедине- ны между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Благодаря наличию панели управления на клеммной коробке возможна настройка уровня давления вручную. Grundfos Eye является индикатором работы насоса. Кнопки предназначены для задания установленного значения давления. Световые поля для индикации установленного значения давления.
