MAGNA3

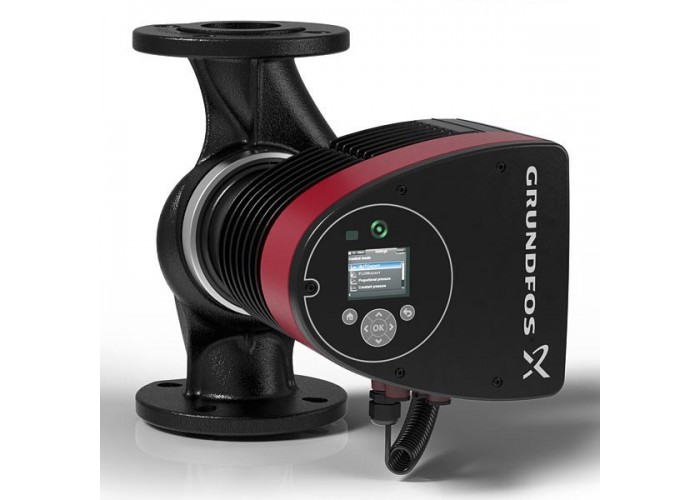

Промышленные циркуляционные насосы Grundfos MAGNA3

Промышленные циркуляционные насосы Grundfos MAGNA3 представляют собой передовые решения с максимальной энергоэффективностью и интеллектуальным управлением. Они оснащены функцией AUTOADAPT и встроенными датчиками, которые автоматически оптимизируют работу насоса. MAGNA3 обеспечивает низкий уровень шума, высокую надежность и длительный срок службы, идеально подходя для использования в промышленных и коммерческих системах отопления и охлаждения.

Циркуляционные насосы GRUNDFOS серии MAGNA3

разработаны для создания циркуляции жидкостей в отопительных системах с переменным расходом, где желательно задавать оптимальную рабочую точку насоса в целях снижения энергозатрат. Насосы также пригодны для использования в бытовых системах горячего водоснабжения.

Встроенный счетчик тепловой энергии

Встроенный счетчик тепловой энергии отслеживает распределение и потребление системой тепловой энергии в целях предотвращения перерасхода электроэнергии. Погрешность счетчика составляет от +/-1% до +/-10% в зависимости от рабочей точки – тем самым нет необходимости устанавливать отдельное устройство.

Нет потребности в балансировочных клапанах

Функция FLOW_LIMIT и режим управления FLOW_ADAPT позволяют задать необходимое значение ограничения расхода для насоса MAGNA3. Насос постоянно контролирует уровень расхода.
Тем самым уменьшается вероятность дисбаланса системы, устраняется необходимость установки балансировочных клапанов и повышается общая энергоэффективность системы.

«Умный» режим управления AUTOADAPT

Режим управления AUTOADAPT автоматически подстраивает производительность насоса под потребности системы.

Разработано для инженерных систем зданий

Модули CIM поддерживают передачу данных по самым распространённым стандартам шин, что делает насос MAGNA3 незаменимым дополнением к любой системе управления зданием.

Циркуляционные насосы GRUNDFOS серии MAGNA3

Циркуляционный насос Grundfos MAGNA3 – Энергосберегающий регулируемый циркуляционный насос.
Обладет непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Может использоваться в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства или реконструкции.

Циркуляционный насос Grundfos MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

• MAGNA3 является однофазным насосом.котроллер, встроенный в блок управления
• панель управления с TFT-дисплеем на блоке управления
• блок управления рассчитан на опциональные CIM-модули
• встроенные датчик давления и температуры
• чугунный корпус насоса (в зависимости от модели)
• кожух ротора из композиционного материала, армированного углеродным волокном
• опорный диск подшипника и оболочка ротора из нержавеющей стали
• кожух статора из алюминиевого сплава
• силовая электроника с воздушным охлаждением

Характерные особенности:

• AUTOADAPT (автоматическая поднастройка).
• FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
• Пропорциональный контроль давления.
• Постоянный контроль давления.
• Постоянный контроль температуры.
• Кривая постоянного режима работы.
• Кривая максимального или минимального режима работы.
• Автоматический ночной режим.
• Не требуется никакая внешняя защита электродвигателя.
• Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
• Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

• беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
• связь по полевой шине через CIM-модули
• цифровые входы
• релейные выходы
• аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

MAGNA3 - режимы работы и управления

Пользовательский интерфейс насоса MAGNA3
