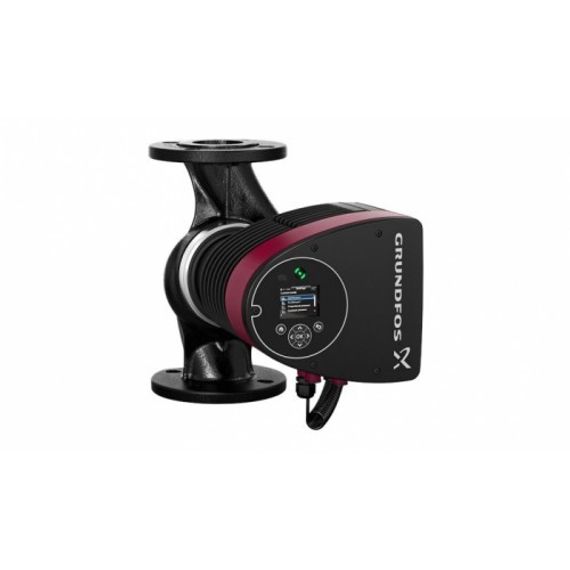

Циркуляционный насос Grundfos MAGNA3 40-40 F
Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 40-40 F является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.
Grundfos MAGNA3 40-40 F - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. Grundfos MAGNA3 - насосы - которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
- Котроллер, встроенный в блок управления
- Панель управления с TFT-дисплеем на блоке управления
- Блок управления рассчитан на опциональные CIM-модули
- Встроенные датчик перепада давления и температуры
- Чугунный корпус насоса (в зависимости от модели)
- Кожух ротора из композиционного материала, армированного углеродным волокном
- Опорный диск подшипника и оболочка ротора из нержавеющей стали
- Кожух статора из алюминиевого сплава
- Силовая электроника с воздушным охлаждением
Grunfos MAGNA3 является однофазным насосом.
Характерные особенности:
- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.
- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь насоса MAGNA3 обеспечивает связь по следующим интерфейсам:
- Беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- Связь по полевой шине через CIM-модули
- Цифровые входы
- Релейные выходы
- Аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель).
Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

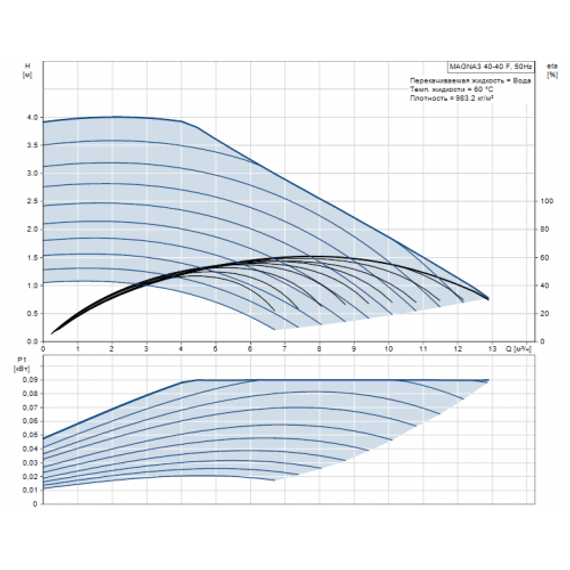

Технические характеристики:
Наименование продукта - MAGNA3 40-40 F
№ продукта (Артикул) - 97924266
EAN номер - 5710626493418
Технич:
Макс гидростатический напор - 40 дм
TF класс - 110
Данные на фирменной табличке - CE,VDE,EAC
Модель - С
Материалы:
Корпус насоса - Чугун
Корпус насоса - EN-GJL-250
Корпус насоса - ASTM A48-250B
Рабочее колесо - PES 30%GF
Монтаж:
Диапазон температуры окружающей среды - 0 .. 40 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Соединение труб - DN 40
Допустимое давление - PN6/10
Монтажная длина - 220 мм
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - -10 .. 110 °C
Темпер. жидкости - 60 °C
Плотность - 983.2 кг/м³
Данные электрообор-я:
Потребл.мощн.-P1 - 12 .. 97 Вт
Частота питающей сети - 50 Hz
Номинальное напряжение - 1 x 230 V
Максимальное потребление тока - 0.11 .. 0.8 A
Класс защиты (IEC 34-5) - X4D
Класс изоляции (IEC 85) - F
Другое:
Маркировка - Grundfos Blueflux
Класс электропотребления (EEI) - 0.19
Нетто вес - 9,92 кг
Полный вес - 10 кг
Объем упаковки - 15.8 м³
