MAGNA1
ЦИРКУЛЯЦИОННЫЕ НАСОСЫ GRUNDFOS MAGNA1
являются технически более совершенной заменой насосов Grundfos UPS серии 200
Циркуляционные насосы Grundfos MAGNA1 предназначены для создания циркуляции жидкостей в следующих гидросистемах:
-
отопительные системы:
- основной насос
- линия вторичного контура
- бытовые системы горячего водоснабжения - нагревательные поверхности
- поверхности кондиционирования воздуха - системы охлаждения и кондиционирования воздуха;
- бытовые системы горячего водоснабжения.
- Кроме того, данная серия насосов может применяться в следующих гидросистемах:
- теплонасосные системы, использующие теплоту грунта;
- системы отопления, использующие теплоту грунта.
В отличие от насосов GRUNDFOS UPS, циркуляционный насос GRUNDFOS MAGNA1 особо эффективен при работе в системах с переменным расходом.
По сравнению со своим предшественником, GRUNDFOS MAGNA1 имеет 9 режимов управления, которые позволяют подобрать наиболее оптимальный режим работы насоса в изменяющихся условиях эксплуатации, что способствует значимому снижению затрат на электроэнергию при эксплуатации насосов.
Основные особенности
- Режим управления пропорционального изменения давления.
- Режим управления с постоянным значением давления.
- Режим управления при фиксированной частоте вращения.
ПРЕИМУЩЕСТВА насосов GRUNDFOS MAGNA1:
- 9 встроенных режимов управления, что позволяет выбрать наиболее оптимальный режим работы насоса в конкретных условиях эксплуатации;
- Специальная конструкция насоса обеспечивает простой и, как следствие, быстрый монтаж;
- Сниженное энергопотребление. Все модели насосов GRUNDFOS MAGNA1 соответствуют европейским требованиям по энергоэффективности EuP 2015;
- Световая индикация режимов работы и аварий на внешней панели насоса;
- Еще более низкий уровень шума;
- Увеличенный срок службы насоса за счет совершенствования конструкции, как следствие, низкие эксплуатационные расходы;
- наличие модельного ряда насосов для систем с давлением 16 бар (PN 16, по запросу).
| Название модели | Артикул | Монтажная длина |
Трубное присоед. |
P max | H max | Q max |
|---|---|---|---|---|---|---|
| мм | (Вт) | (м) | (м³/ч) | |||
| MAGNA1 25-40 | 99221216 | 180 | G 1 1/2" | 56 | 4 | 6,2 |
| MAGNA1 25-60 | 99221217 | 180 | G 1 1/2" | 92 | 6 | 7,5 |
| MAGNA1 25-80 | 99221213 | 180 | G 1 1/2" | 128 | 8 | 8,5 |
| MAGNA1 25-100 | 97924145 | 180 | G 1 1/2" | 176 | 10 | 9,5 |
| MAGNA1 25-120 | 99221215 | 180 | G 1 1/2" | 188 | 12 | 9,7 |
| MAGNA1 32-40 | 97924162 | 180 | G 2" | 73 | 4 | 7,7 |
| MAGNA1 32-60 | 97924163 | 180 | G 2" | 111 | 6 | 9,7 |
| MAGNA1 32-80 | 99221235 | 180 | G 2" | 151 | 8 | 10,2 |
| MAGNA1 32-100 | 97924165 | 180 | G 2" | 175 | 10 | 10,5 |
| MAGNA1 32-120 | 98609713 | 180 | G 2" | 188 | 12 | 9,8 |
| MAGNA1 D 32-40 | 97924367 | 180 | G 2" | 73 | 4 | 7,5 |
| MAGNA1 D 32-60 | 97924368 | 180 | G 2" | 111 | 6 | 8,8 |
| MAGNA1 D 32-80 | 97924369 | 180 | G 2" | 151 | 8 | 9,8 |
| MAGNA1 D 32-100 | 97924370 | 180 | G 2" | 175 | 10 | 10,3 |
| MAGNA1 32-120 F | 99221285 | 220 | DN 32 | 329 | 12 | 17 |
| Grundfos MAGNA1 25-40 180 |
99221216
|
39 991 р
|
|
| Grundfos MAGNA1 25-60 180 |
99221217
|
68 000 р
|
|

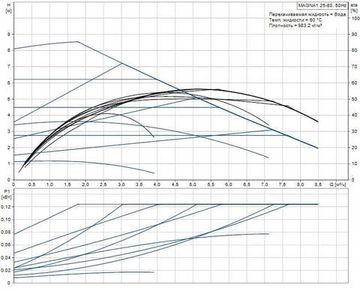

| Grundfos MAGNA1 25-80 180 |
99221213
|
55 000 р
|
|
| Grundfos MAGNA1 25-100 180 |
99221214
|
64 000 р
|
|
| Grundfos MAGNA1 25-120 180 |
99221215
|
68 285 р
|
|
| Grundfos MAGNA1 32-40 180 |
99221233
|
49 369 р
|
|
| Grundfos MAGNA1 32-60 180 |
99221234
|
57 956 р
|
|
| Grundfos MAGNA1 32-80 180 |
99221235
|
60 328 р
|
|
| Grundfos MAGNA1 32-100 180 |
99221236
|
67 703 р
|
|
| Grundfos MAGNA1 32-120 180 |
99221281
|
81 000 р
|
|
| Grundfos MAGNA1 32-120 F 220 |
99221285
|
101 000 р
|
|
| Grundfos MAGNA1 D 32-40 |
97924367
|
118 274 р
|
|
| Grundfos MAGNA1 D 32-60 |
97924368
|
138 155 р
|
|
| Grundfos MAGNA1 D 32-80 |
97924369
|
144 404 р
|
|
| Grundfos MAGNA1 D 32-100 |
97924370
|
157 872 р
|
|
| Циркуляционный насос MAGNA 65-120 F |
96504873
|
192 000 р
|
|
| Циркуляционный насос Grundfos MAGNA D 50-60 F |
96513641
|
129 000 р
|
|
| Циркуляционный насос Grundfos MAGNA 40-100 F |
96281019
|
48 000 р
|
Конструкция
Насосы серии MAGNA1 являются насосами с «мокрым» ротором, т.е. насос и двигатель составляют единый блок без торцевого уплотнения вала. В качестве смазки для подшипников используется перекачиваемая жидкость.
Насосы имеют следующие отличительные особенности:
- контроллер, встроенный в блок управления;
- панель управления на лицевой части насоса;
- наличие сдвоенных версий;
- отсутствие необходимости во внешней защите электродвигателя;
- теплоизоляционные кожухи для одинарных насосов, предназначенных для систем отопления, поставляются в комплекте с насосом.
Электродвигатель и преобразователь частоты
Насос MAGNA1 имеет четырехполюсный синхронный электродвигатель с постоянными магнитами. Данный тип электродвигателя характеризуется повышенным КПД по сравнению с традиционно используемыми асинхронными двигателями с обмоткой типа «беличье колесо».
Частота вращения двигателя задается встроенным частотным преобразователем.
Присоединения насоса
Резьбовые трубные соединения по стандарту ISO 228-1.
Размеры фланцев по стандарту EN 1092-2.
Качество обработки поверхностей
Корпус насоса и головная часть насоса имеют электростатическую окраску для лучшей коррозионной устойчивости.
Электростатическая окраска состоит из следующих этапов:
- очистка щелочами;
- предварительная обработка фосфатом цинка;
- катодное апектроосаждение (эпоксидное покрытие);
- сушка лакокрасочной плёнки при температуре 200-250 °C.
Модификации насоса с корпусом из нержавеющей стали не подвергаются обработке и покраске, имея стальную поверхность без покрытий.
Примечание: Насосы MAGNA1 в исполнении
с корпусом из нержавеющей стали для РФ доступны только под заказ.
Вам нужен циркуляционный насос, который будет современным и надежным, но не перегружен лишними функциями? MAGNA1 предлагает оптимальное решение, сочетающее в себе экономичность, простоту и надежность.
Циркуляционный насос MAGNA1, основанный на проверенной и хорошо зарекомендовавшей себя технологии MAGNA, является экономичным решением для систем, где требуется базовый уровень контроля и управления. Отличительными особенностями обновлённого насоса MAGNA1 являются использование усовершенствованных технологий в сочетании с непревзойдённой энергоэффективностью, надежностью и удобством для пользователя, что укрепляет его позиции как одного из самых лучших циркуляционных насосов для несложных задач.
