ALPHA2

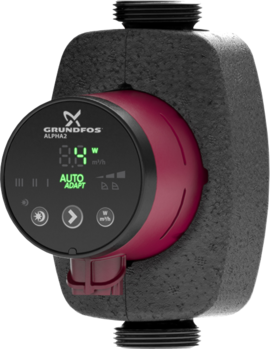

alpha2 rezhim  ЦИРКУЛЯЦИОННЫЕ НАСОСЫ GRUNDFOS ALPHA2

alpha2text

Насосы GRUNDFOS ALPHA2 используются для циркуляции воды или гликольсодержащих жидкостей в регулируемых системах отопления и в системах отопления с переменным расходом.
Насосы с корпусами из нержавеющей стали (модели с буквой N) также могут использоваться в системах горячего водоснабжения.

Помимо исключительной надёжности, насос обладает широкими функциональными возможностями: три фиксированные частоты вращения, три режима поддержания постоянного перепада давления, три режима пропорционального регулирования перепада давления, запатентованная функция AUTOADAPT и функция автоматического перехода в ночной режим.

Alpha2 кнопки

(Описание режимов работы насоса с картинками внизу страницы)

Особенности и преимущества:

  • Запатентованная функция AUTOADAPT;
  • Три фиксированные частоты вращения, три режима поддержания постоянного перепада давления, три режима пропорционального регулирования перепада давления;
  • Функция автоматического перехода в ночной режим работы;
  • NEW! Функция летнего режима;
  • NEW! Увеличенный пусковой момент обеспечивает быстрый и лёгкий запуск насоса;
  • NEW! Защита от сухого хода;alpha garant
  • NEW! Увеличенный модельный ряд (до 8 метров напора);
  • Высокая эффективность – двигатель на мощных неодимовых магнитах;
  • Лёгкое и быстрое подключение без применения отвёртки с помощью нового Alpha-штекера;
  • Потребляемая мощность от 3 до 50 Вт, модель 25-40 (3-18 Вт);
  • При подключении насосов через ИБП (источник бесперебойного питания) существенно увеличивается период работы всей системы отопления благодаря низкому электропотреблению насосов
  • Не требуется удаления воздуха из насоса;
  • Графическая индикация: режимов работы, текущего потребления электрической энергии, текущие характеристики подачи теплоносителя (расходомер);
  • Катафорезное покрытие проточной части обеспечивает эффективную защиту от коррозии и превосходные гидравлические характеристики;
  • Теплоизолирующий кожух поставляется в комплекте с насосом;
  • Производится в Дании.

В моделях ALPHA2 25-XX резьбовые присоединения поставляются в комплекте!

Насос ALPHA2 – это самый экономичный насос в мире, обладающий рекордным индексом энергоэффективности (EEI) для данного типа оборудования– 0.15 (согласно исследованию TÜV)



 pdf_logo.png Брошюра - GRUNDFOS ALPHA2

Название модели Артикул  Монтажная
длина
мм
Трубное
присоед.
P max
(Вт)
H max
(м)
Q max
(м³/ч)
ALPHA2 25-40 с гайками 98520745 180 G 1 1/2" 18 4 2,4
ALPHA2 25-60 с гайками 98520749 180 G 1 1/2" 34 6 2,8
ALPHA2 25-80 с гайками 98649772 180 G 1 1/2" 50 8 3,4
ALPHA2 32-40 98520750 180 G 2" 18 4 2,4
ALPHA2 32-60 98520754 180 G 2" 34 6 2,8
ALPHA2 32-80 98914896 180 G 2" 50 8 3,4
  Исполнение с воздухоотделителем

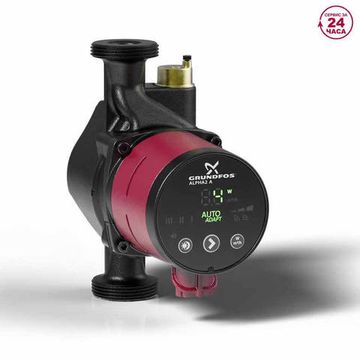

ALPHA2 25-40 A 97993199 180 G 1 1/2" 18 4 2,2
ALPHA2 25-60 A 97993202 180 G 1 1/2" 34 6 2,9
  Исполнение с уменьшенной монтажной длиной (130 мм)

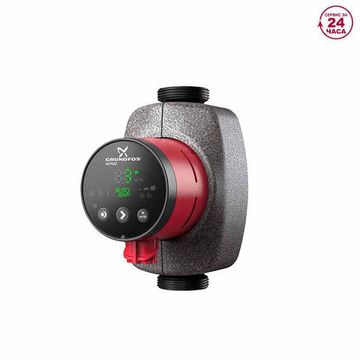

ALPHA2 25-40 130 97993195 130 G 1 1/2" 18 4 2,4
ALPHA2 25-60 130 97993197 130 G 1 1/2" 34 6 3
ALPHA2 25-80 130 98649753 130 G 1 1/2" 50 8 3,4
  Исполнение корпуса из нержавеющей стали
ALPHA2 25-40 N 97993209 180 G 1 1/2" 18 4 2,4
ALPHA2 25-60 N 97993211 180 G 1 1/2" 34 6 3
ALPHA2 25-80 N  98676783 180 G 1 1/2" 50 8 3,4
ALPHA2 32-40 N 97993212 180 G 2" 18 4 2,4
ALPHA2 32-60 N 97993214 180 G 2" 34 6  3
ALPHA2 32-80 N 98676784 180 G 2" 50 8 3,4





ЦИРКУЛЯЦИОННЫЕ НАСОСЫ GRUNDFOS ALPHA2

Обзор циркуляционных насосов GRUNDFOS ALPHA2

ALPHA2 является самой последней и наиболее инновационной моделью семейства высокоэффективных циркуляционных насосов Grundfos.

Используя модель ALPHA2, можно не беспокоиться о сложных настройках насоса. Достаточно установить насос и оставить заводские настройки с применением режима AUTOADAPT. Насос ALPHA2 автоматически проанализирует систему отопления, найдет оптимальные параметры и продолжит регулировать свою работу в зависимости от требуемых изменений.

Назначение

Насос GRUNDFOS ALPHA2 спроектирован для циркуляции жидкостей в системах отопления. Насосы с корпусами из нержавеющей стали также могут использоваться в системах горячего водоснабжения.

Насос GRUNDFOS ALPHA2 подходит для:

  • Систем с постоянным или переменным расходом, в которых необходимо оптимизировать рабочую точку насоса;
  • Систем с переменной температурой в напорном трубопроводе;
  • Систем, в которых необходимо понижение производительности в ночной период.

Особенности и преимущества

  • Компактная конструкция с фронтальной панелью управления, расположенной в верхней части насоса;
  • Режим управления AUTOADAPT в качестве настройки по умолчанию подходит для большинства видов назначения;
  • Встроенная система регулирования перепада давлений (с пропорциональным регулированием и с регулированием постоянного давления);
  • Дисплей, отображающий фактическое энергопотребление (P1) в ваттах;
  • Низкий уровень шума;
  • Высокий пусковой вращающий момент;
  • Автоматическое понижение производительности в ночной период;
  • Двигатель с постоянными магнитами/компактным статором;
  • Встроенный преобразователь частоты;
  • Самовентилирующийся корпус насоса, встроенная тепловая защита.

- Удаление воздуха

Для удаления воздуха из насоса в момент его запуска в эксплуатацию необходимо установить режим высокой (III) фиксированной скорости вращения на короткий промежуток времени. После данной процедуры возможна установка требуемого режима работы.

- Увеличенный пусковой момент

Насос без проблем запустится даже после долгого простоя в несколько месяцев

Если перед летним сезоном функция летнего режима не была включена, известковые отложения потенциально могут заблокировать насос. ALPHA3 во время запуска начинает вибрировать, пытаясь прокрутить ротор с повышенным пусковым моментом до 27 Н*м, тем самым разрушает любые отложения грязи.

- Функция летнего режима

Функция защищает от «закисания» насос и систему отопления в целом

В отопительных системах, которые не были в эксплуатации в течение нескольких месяцев, часто образуются известковые отложения, потенциально способные препятствовать нормальному пуску насоса и системы перед подготовкой к отопительному сезону. Функция летнего режима, включенная непосредственно перед началом летнего сезона, защищает от «закисания» ротор насоса и систему отопления в целом. Один раз в сутки насос будет запускаться и делать прогон на минимальной скорости в течение двух минут, чего вполне достаточно для защиты ротора и системы. При этом потребление электроэнергии сведено практически к абсолютному минимуму.

- Защита от «сухого» хода

Встроенный алгоритм защиты от «сухого» хода обеспечивает непревзойденную защиту и долговечность ALPHA2

Встроенная защита от «сухого» хода с автоматическим перезапуском позволяет предотвратить преждевременный выход из строя насоса. Алгоритм работы защиты является «думающим» механизмом, который способен определить причину возникновения сухого хода: утечка жидкости в системе, воздушная «пробка» либо закрыты запорные вентили перед насосом. Благодаря защите от «сухого» хода жизненный цикл ALPHA2 значительно увеличен.

- Катафорезное покрытие гидравлической части

Специальное покрытие гидравлической части насоса ALPHA2 служит для эффективной борьбы с коррозией металла как изнутри - в случае использования плохо подготовленной воды в качестве теплоносителя; так и снаружи - в случае использования насоса в системах кондиционирования, когда на корпусе насоса из-за низких температур теплоносителя на корпусе насоса образуется конденсат.

Также катафорезное покрытие способствует улучшению гидравлического КПД насоса ALPHA2.

- Теплоизолирующий кожух

Теперь тепловые потери через корпус насоса будут меньше с применением теплоизолирующего кожуха, что ведёт к снижению затрат на энергоресурсы при эксплуатации Вашей системы отопления. К тому же, шансы обжечься о корпус насоса стремятся к нулю.

Режимы работы GRUNDFOS ALPHA2:

- Режим поддержания постоянного перепада давления

Данный режим применятся в тех системах, где расход теплоносителя переменен во времени, а значение перепада давления должно оставаться постоянным. Ярким примером таких систем может служить коллекторная разводка контуров тёплого пола (см. рисунок)



- Режим пропорционального регулирования перепада давления

Данный режим применяется в тех системах, где при изменяющемся во времени  расходе теплоносителя допустимо изменять перепад давления, с целью снижения расходов на электроэнергию. Отличным примером является двухтрубная система отопления частного дома с применением терморегулирующей арматуры (см. рисунок).

- Режим фиксированной частоты врещения

Данный режим предусмотрен для тех систем, где необходима работа насоса на фиксированной частоте вращения. Например, для установки на загрузку бойлера. А также для тех систем, где рабочая точка не попадает в поле характеристик функции AUTO Adapt. Примером служит однотрубная система отопления частного дома без терморегулирующей арматуры (см.рисунок)

Примечание. Данный режим также  служит для удаления воздуха при пуске насоса.

- Ночной режим

Насос ALPHA2 автоматически переключается на ночной режим, когда регистрируется падение температуры в напорном трубопроводе больше, чем на 10–15°C в течение, приблизительно 2 часов. Скорость падения температуры должна быть не менее 0,1 °С/мин. Переход к нормальному режиму происходит, как только температура в напорном трубопроводе повышается приблизительно на 10°C.

Для обеспечения оптимального использования функ- ции ночного режима, должны выполняться следующие условия:

  • Насос должен быть встроен в подающую магистраль. Функция автоматического ночного режима не работает, если насос установлен в обратную трубу системы отопления.
  • Система (котёл) должна включать в себя устройства автоматического регулирования температуры рабочей среды.

- AUTOADAPT

Данный режим удовлетворяет потребностям 80% систем циркуляции в частных домах.

ALPHA2 с функцией AUTOADAPT подбирает минимально возможный напор, отвечающий требованиям системы. Он будет постоянно находить рабочую точку, обеспечивающую оптимальный  уровень   комфорта при  минимальных энергозатратах.

ЗАВОДСКИЕ НАСТРОЙКИ

Установка AUTOADAPT на ALPHA2 начинается на заводе с заданной рабочей точки по эталонной кривой. Это пропорциональная кривая давления расположена в центре области регулирования AUTOADAPT.

Насос начинает   анализировать отопительную схему с заданной рабочей точки. Если актуальная рабочая точка отклоняется от заданной во времени, насос автоматически настраивает соответствующую производительность.

Другими словами, если требования системы отопления превышают заданную рабочую точку, насос выберет повышенную пропорциональную кривую давления. Если требования будут ниже, будет выбрана заниженная кривая.

Насос с функцией AUTOadapt  постоянно анализирует систему, в которой он установлен, и по мере изменения расхода теплоносителя, адаптируется под неё.

Второе поколение функции AUTOADAPT для ALPHA2 обладает двумя существенными усовершенствованиями:

  • Она не нуждается в достижении максимума кривой производительности насоса, чтобы приспособиться к требованиям системы отопления;
  • Она позволяет насосу регулировать кривую характеристик как в  сторону повышения производительности, так и в сторону понижения.

КАК ЭТО РАБОТАЕТ ?

ALPHA2 с функцией AUTOADAPT подбирает минимально возможный напор, отвечающий требованиям системы. Он будет постоянно находить рабочую точку, обеспечивающую оптимальный  уровень   комфорта при  минимальных энергозатратах.

ЗАВОДСКИЕ НАСТРОЙКИ

Установка AUTOADAPT на ALPHA2 начинается на заводе с заданной рабочей точки по эталонной кривой. Это пропорциональная кривая давления расположена в центре области регулирования AUTOADAPT.

Насос начинает   анализировать отопительную схему с заданной рабочей точки. Если актуальная рабочая точка отклоняется от заданной во времени, насос автоматически настраивает соответствующую производительность.

Другими словами, если требования системы отопления превышают заданную рабочую точку, насос выберет повышенную пропорциональную кривую давления. Если требования будут ниже, будет выбрана заниженная кривая.

НОВЫЕ НАСТРОЙКИ

Когда меняются настройки пропорциональной кривой давления, чтобы адаптироваться к требованиям системы отопления, AUTOADAPT автоматически устанавливает новую эталонную рабочую точку. С новыми установками процесс начинается заново: AUTOADAPT будет постоянно адаптироваться к изменениям отопительной схемы.

МОНТАЖНИКИ И ПОТРЕБИТЕЛИ

В результате нескольких проведенных исследований выяснилось, что большинство монтажников никогда не определяют специфические параметры и не производят гидравлического расчета тех отопительных систем, в которые они устанавливают насосное оборудование. Следовательно, им сложно подобрать  подходящий насос предназначенный для работы в конкретной системе, установить его и правильно настроить.

С ALPHA2 монтажник после завершения установки и  выбора функции AUTOADAPT,  может  уходить, будучи уверенным, что насос адаптируется к системе и автоматически выберет оптимальные настройки.

Потребителям систем отопления необходима экономия на счетах за жилищно-коммунальные услуги и электричество,  надежность и долговечность оборудования, - ALPHA2 соответсвует этим требованиям и даже превосходит их, поддерживая баланс между энергоэффективностью и  оптимальным уровнем комфорта.



×
