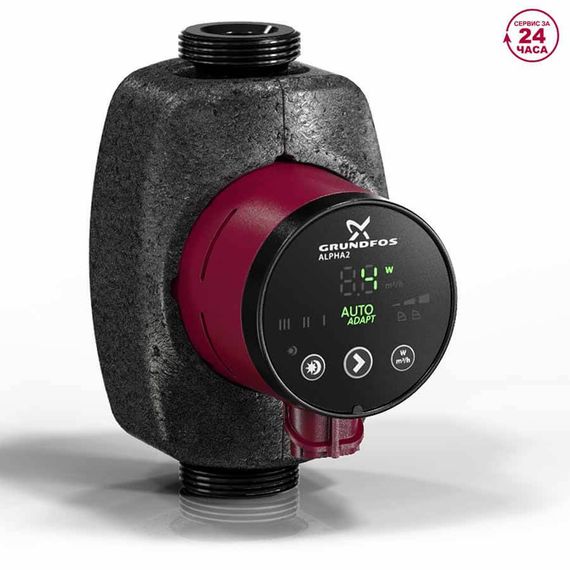

Циркуляционный насос Grundfos ALPHA2 25-60

   Циркуляционные насосы Grundfos ALPHA2 25-60

используются для циркуляции воды или гликольсодержащих жидкостей в регулируемых системах отопления и в системах отопления с переменным расходом.

Новая версия насоса         ALPHA2 NEW  25-60 180 (ссылка)

новые ALPHA2 NEW оснащены функцией балансировки системы отопления

Функция AUTO_adapt ALPHA2 регулирует перепад давления в соответствии с текущими потребностями системы, нет необходимости регулировать насос самостоятельно  он все сделает за вас.
Также есть 3 фиксированные скорости, 3 режима постоянного давления, 3 режима пропорционально давления.

- частотный преобразователь автоматически регулирует скорость вращения в зависимости от потребности системы

Насос GRUNDFOS ALPHA2 25-60 подходит для:

• Систем с постоянным или переменным расходом, в которых необходимо оптимизировать рабочую точку насоса;
• Систем с переменной температурой в напорном трубопроводе;
• Систем, в которых необходимо понижение производительности в ночной период.

Технические характеристики  Grundfos ALPHA2 25-60:

• Номер модели: 98520749
• Тип насоса: Циркуляционный
• Вид насоса: Поверхностный
• Страна-производитель: Дания
• Сервис за 24 часа: да
• Гарантия: 60 мес.
• Максимальный напор: 6 м
• Высота: 18 см
• Ширина: 12.1 см
• Длина: 15.5 см
• Вес: 2 кг
• Материал корпуса: Чугун
• Пропускная способность: 3 куб. м/час
• Уровень шума: ниже 43 дБ
• Максимальное рабочее давление: 10 бар
• Класс защиты: IPX4D
• Напряжение сети: 1 х 230 В
• Минимальная потребляемая мощность: 3 Вт
• Максимальная потребляемая мощность: 34 Вт
• Качество воды: Чистая
• Допустимая температура перекачиваемой жидкости: от 2°C до 110°C
• Тип ротора: “мокрый”
• Диаметр разъема соединения: 1 1/2"
• Установка насоса: Горизонтальная
• Монтажная длина: 180 мм

Преимущества: Управление одной клавишей; наименьший индекс энергоэффективности (EEI=0.17); компактный дизайн; электродвигатель с постоянными магнитами; частотный преобразователь автоматически регулирует скорость вращения в зависимости от потребности системы; индикатор панели управления показывает текущую потребляемую мощность и текущий расход; функция ночного режима; электродвигатель имеет встроенную тепловую защиту; подключается легко и быстро благодаря специальному штекеру ALPHA;
в комплект поставки входит: насос, теплоизолирующий кожух, Alphaштекер, резиновые уплотнители, инструкция по монтажу.

Режимы работы Grundfos ALPHA2 25-60:

- Режим поддержания постоянного перепада давления

Данный режим применятся в тех системах, где расход теплоносителя переменен во времени, а значение перепада давления должно оставаться постоянным. Ярким примером таких систем может служить коллекторная разводка контуров тёплого пола (см. рисунок)

- Режим пропорционального регулирования перепада давления

Данный режим применяется в тех системах, где при изменяющемся во времени  расходе теплоносителя допустимо изменять перепад давления, с целью снижения расходов на электроэнергию. Отличным примером является двухтрубная система отопления частного дома с применением терморегулирующей арматуры (см. рисунок).

- Режим фиксированной частоты врещения

Данный режим предусмотрен для тех систем, где необходима работа насоса на фиксированной частоте вращения. Например, для установки на загрузку бойлера. А также для тех систем, где рабочая точка не попадает в поле характеристик функции AUTO Adapt. Примером служит однотрубная система отопления частного дома без терморегулирующей арматуры (см.рисунок)

Примечание. Данный режим также  служит для удаления воздуха при пуске насоса.

- Ночной режим

Насос ALPHA2 автоматически переключается на ночной режим, когда регистрируется падение температуры в напорном трубопроводе больше, чем на 10–15°C в течение, приблизительно 2 часов. Скорость падения температуры должна быть не менее 0,1 °С/мин. Переход к нормальному режиму происходит, как только температура в напорном трубопроводе повышается приблизительно на 10°C.

Для обеспечения оптимального использования функ- ции ночного режима, должны выполняться следующие условия:

• Насос должен быть встроен в подающую магистраль. Функция автоматического ночного режима не работает, если насос установлен в обратную трубу системы отопления.
• Система (котёл) должна включать в себя устройства автоматического регулирования температуры рабочей среды.

- Режим AUTO_ADAPT

ЧТО ТАКОЕ AUTO_ADAPT?

Разработанная и запатентованная компанией Grundfos, технология AUTO_ADAPT служит нескольким целям:

• Совершенствование функции регулирования скорости вращения двигателя;
• Самостоятельная проверка насосом его соответствия системе;
• Достижение идеального комфорта при минимальных затратах энергии.

Данный режим удовлетворяет потребностям 80% систем циркуляции в частных домах.

ALPHA2 с функцией AUTO_ADAPT подбирает минимально возможный напор, отвечающий требованиям системы. Он будет постоянно находить рабочую точку, обеспечивающую оптимальный  уровень   комфорта при  минимальных энергозатратах.

ЗАВОДСКИЕ НАСТРОЙКИ

Установка AUTO_ADAPT на ALPHA2 начинается на заводе с заданной рабочей точки по эталонной кривой. Это пропорциональная кривая давления расположена в центре области регулирования AUTO_ADAPT.

Насос начинает   анализировать отопительную схему с заданной рабочей точки. Если актуальная рабочая точка отклоняется от заданной во времени, насос автоматически настраивает соответствующую производительность.

Другими словами, если требования системы отопления превышают заданную рабочую точку, насос выберет повышенную пропорциональную кривую давления. Если требования будут ниже, будет выбрана заниженная кривая.

Насос с функцией AUTOadapt  постоянно анализирует систему, в которой он установлен, и по мере изменения расхода теплоносителя, адаптируется под неё.

 Второе поколение функции AUTO_ADAPT для ALPHA2 обладает двумя существенными усовершенствованиями:

• Она не нуждается в достижении максимума кривой производительности насоса, чтобы приспособиться к требованиям системы отопления;
• Она позволяет насосу регулировать кривую характеристик как в  сторону повышения производительности, так и в сторону понижения.

Когда меняются настройки пропорциональной кривой давления, чтобы адаптироваться к требованиям системы отопления, AUTO_ADAPT автоматически устанавливает новую эталонную рабочую точку. С новыми установками процесс начинается заново: AUTO_ADAPT будет постоянно адаптироваться к изменениям отопительной схемы.

- Функция летнего режима

Функция защищает от «закисания» насос и систему отопления в целом

В отопительных системах, которые не были в эксплуатации в течение нескольких месяцев, часто образуются известковые отложения, потенциально способные препятствовать нормальному пуску насоса и системы перед подготовкой к отопительному сезону. Функция летнего режима, включенная непосредственно перед началом летнего сезона, защищает от «закисания» ротор насоса и систему отопления в целом. Один раз в сутки насос будет запускаться и делать прогон на минимальной скорости в течение двух минут, чего вполне достаточно для защиты ротора и системы. При этом потребление электроэнергии сведено практически к абсолютному минимуму.

- Катафорезное покрытие гидравлической части

Специальное покрытие гидравлической части насоса ALPHA2 служит для эффективной борьбы с коррозией металла как изнутри - в случае использования плохо подготовленной воды в качестве теплоносителя; так и снаружи - в случае использования насоса в системах кондиционирования, когда на корпусе насоса из-за низких температур теплоносителя на корпусе насоса образуется конденсат.

Также катафорезное покрытие способствует улучшению гидравлического КПД насоса ALPHA2.

- Теплоизолирующий кожух

Теперь тепловые потери через корпус насоса будут меньше с применением теплоизолирующего кожуха, что ведёт к снижению затрат на энергоресурсы при эксплуатации Вашей системы отопления. К тому же, шансы обжечься о корпус насоса стремятся к нулю.
