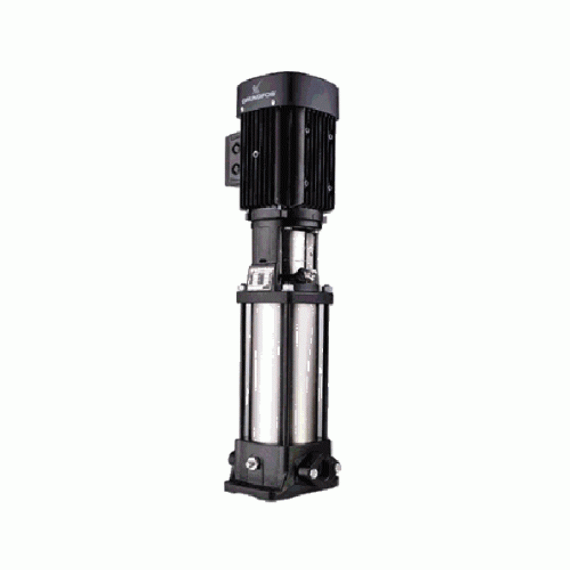

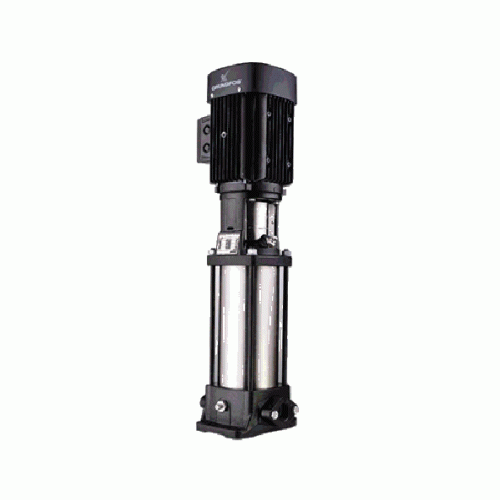

Grundfos CR 1S-2 A-A-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Подсоединение к трубопроводу с помощью овальных фланцев с внутренней резьбой Rp.
Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением.
Вертикальный многоступенчатый центробежный насос Grundfos CR 1S-2 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 1S-2 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев овальный.
3-фазный асинхронный электродвигатель.
Технические характеристики:
Наименование продукции - CR 1S-2
Код (Артикул) - 96515537
Частота вращения - 2873 об/м
Номинальная подача - 0.9 м3/ч
Номинальный напор - 8.7 м
Макс. гидростатический напор - 12.3 м
Рабочие колеса - 2
Уплотнение вала - HQQE
Данные на паспортной табличке - CE
Тип насоса - CR 1S
Ступени - 3
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E
Жидкость:
Диапазон температур жидкости - -20 .. 120 °C
Плотность - 1000 кг/м3
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. давление при заданной темп-ре - 16 бар / 120 °C
16 бар / -20 °C
Стандартный фланец - овальный
Код соединения - A
Соединение труб - Rp 1
Размер фланца электродвигателя - FT85
Данные электрообор-я:
Тип электродвигателя - 71A
IE Efficiency class - NA
Количество полюсов - 2
Номинальная мощность - P2 - 0.37 кВт
Энергия (Р2), необходимая для насоса - 0.37 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 220-240 D/380-415 Y V
Номинальный ток - 1,74/1,00 A
Пусковой ток - 490-530 %
Cos фи - характеристика мощности - 0,80-0,70
Номинальная скорость - 2850-2880 об/м
IE efficiency - 78,5%
Эффективность электродвигателя при полной нагрузке - 78,5%
Эффективность двигателя при 3/4 нагрузки - 79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки - 75,5-71,5 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85805102
Другое:
Нетто вес - 18.1 кг
Полный вес - 20.8 кг
Объем упаковки - 0.05 м3
EAN номер - 5700396727240
