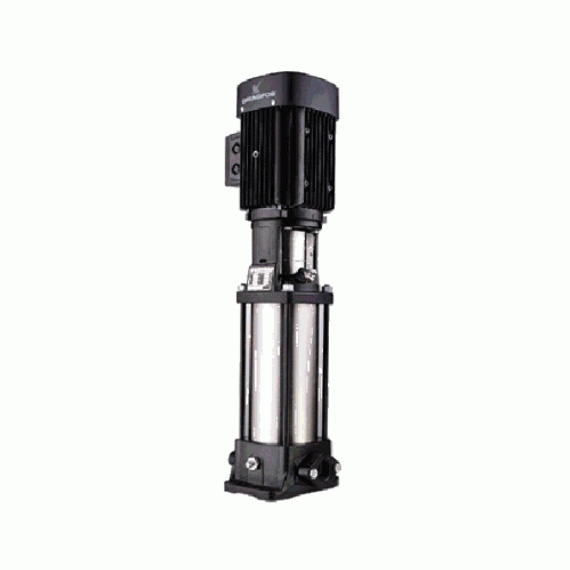

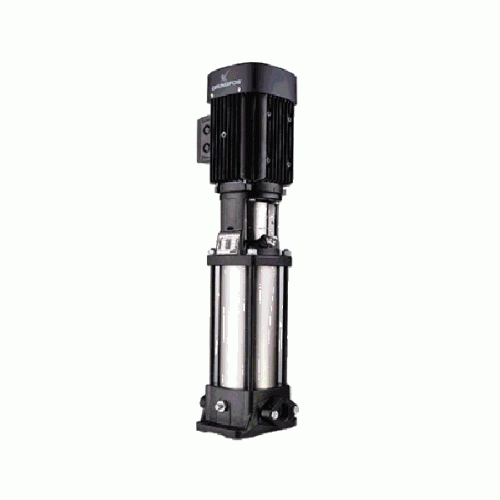

Grundfos CR 15-3 A-A-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Подсоединение к трубопроводу с помощью овальных фланцев с внутренней резьбой Rp.
Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 15-3 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев овальный.
3-фазный асинхронный электродвигатель.
Технические характеристики:
Наименование продукции - CR 15-3
Код (Артикул) - 96501906
Частота вращения - 2902 об/м
Номинальная подача - 17 м3/ч
Номинальный напор - 33.2 м
Макс. гидростатический напор - 42.7 м
Рабочие колеса - 03
Торцевое уплотнение - HQQE
Эластомер - EPDM
Данные на паспортной табличке - CE
Тип насоса - CR 15
Ступени - 03
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E
Жидкость:
Диапазон температур жидкости - -20 .. 120 °C
Плотность - 1000 кг/м3
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 10 бар / 120 °C
10 бар / -20 °C
Стандартный фланец - овальный
Код соединения - A
Соединение труб - Rp 2
Размер фланца электродвигателя - FT130
Данные электрообор-я:
Тип электродвигателя - 100LC
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 3 кВт
Энергия (Р2), необходимая для насоса - 3 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 6.3 A
Пусковой ток - 840-920 %
Cos фи - характеристика мощности - 0,87-0,82
Номинальная скорость - 2900-2920 об/м
IE efficiency - IE3 87,1%
Эффективность электродвигателя при полной нагрузке - 87,1-87,1 %
Эффективность двигателя при 3/4 нагрузки - 88,0-87,0 %
Эффективность электродвигателя при 1/2 нагрузки - 87,7-85,4 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U15510
Другое:
Label - Grundfos Blueflux
Нетто вес - 56 кг
Полный вес - 60 кг
Объем упаковки - 0.1 м3
EAN номер - 5700396231587
