Циркуляционные насосы Grundfos UPS 40-50 F 250
используются для циркуляции воды или гликольсодержащих жидкостей в системах отопления и кондиционирования.
Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами.
Подшипники смазываются перекачиваемой жидкостью. частоты вращения.
Характеристики насоса:
- Керамические вал и радиальные подшипники.
- Осевой подшипник из графита.
- Гильза ротора и опорный подшипник сделаны из нержавеющей стали.
- Коррозионно-стойкое рабочее колесо, Составной, PES/PP.
- Корпус насоса из чугун.
1-фазный электродвигатель, не требующий дополнительной защиты.
Назначение
Циркуляционные насосы серии 100 фирмы GRUNDFOS предназначены специально для работы в системах отопления. Насосы также применяются для циркуляции в системах горячего водоснабжения, а также в системах охлаждения и кондиционирования воздуха.

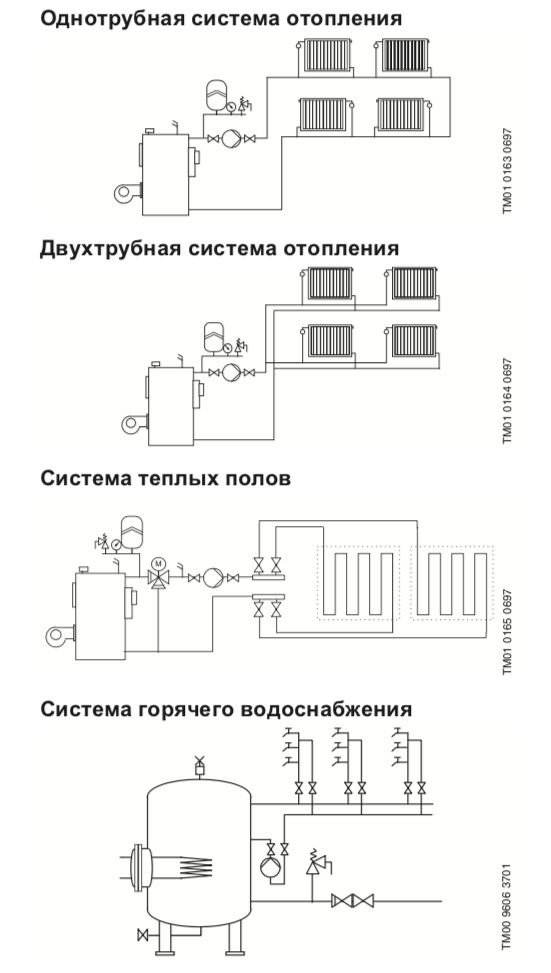

Системы отопления
Насосы UPS используются для различных систем отопления. UPS имеют три скорости вращения вала.
Насосы применяются главным образом для одно- или двухтрубных систем отопления, но могут также использоваться в смесительных контурах крупных систем.
Для систем теплых полов рекомендуется применять UPS N в исполнении из нержавеющей стали, поскольку перекачиваемая жидкость часто содержит большое количество воздуха, что вызывает коррозию чугунного корпуса.
Системы горячего водоснабжения
Для циркуляции в системах горячего водоснабжения применяются насосы модели UPS N с корпусом из нержавеющей стали.
Системы охлаждения и кондиционирования воздуха
Стандартные насосы UPS хх-100 применяются в системах охлаждения и кондиционирования воздуха в зависимости от модели/типоразмера (смотрите номенклатуру изделий). Диапазон значенийтемпературы: -25°C...+110°C.
Эти насосы пригодны для циркуляции как холодного, так и горячеего теплоносителя.
При использовании теплоносителей на основе гликолей необходим пересчет параметров из-за повышенных значений плотности и гидравлической вязкости.
Конструкция
Насосы UPS являются насосами с ротором, изолированным от статора герметичной гильзой, т.е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью.
Особенности этих насосов:
- вал и радиальные подшипники из керамики;
- графитовый упорный подшипник;
- защитная гильза ротора и подшипниковая
- пластина из нержавеющей стали;
- рабочее колесо из композита;
- корпус насоса из чугуна или нержавеющей
- стали (UPS 32–100 N).
Технические характеристики Grundfos UPS 40-50 F:
- Номер модели: 95906420
- Тип насоса: Циркуляционный
- Вид насоса: Поверхностный
- Страна-производитель: Сербия
- Сервис за 24 часа: да
- Гарантия: 36 мес.
- Максимальный напор: 5 м
- Высота: 250 см
- Ширина: 14.7 см
- Длина: 19.2 см
- Вес: 8.5 кг
- Материал корпуса: Чугун
- Пропускная способность: 8 куб. м/час
- Максимальное рабочее давление: 10 бар
- Режим работы: 3 скорости
- Класс защиты: IP 44
- Напряжение сети: 1 х 230 В
- Минимальная потребляемая мощность: 75 Вт
- Максимальная потребляемая мощность: 105 Вт
- Качество воды: Чистая
- Допустимая температура перекачиваемой жидкости: от 25°C до +110°C
- Тип ротора: “мокрый”
- Присоединения: фланцы DN40 PN 06/10

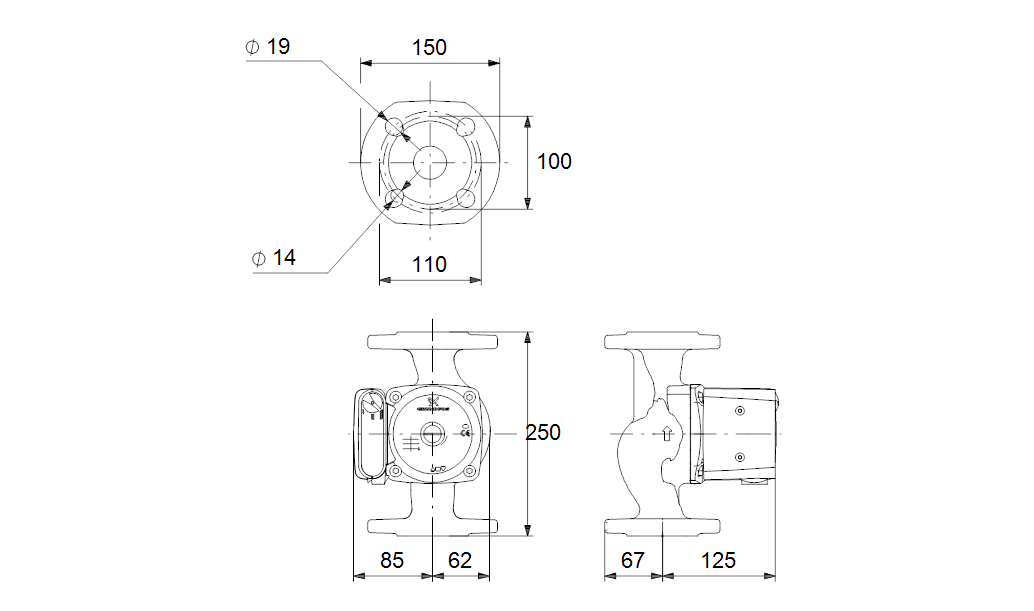

- Установка насоса: Горизонтальная (см. рисунок)
- Монтажная длина: 250 мм
