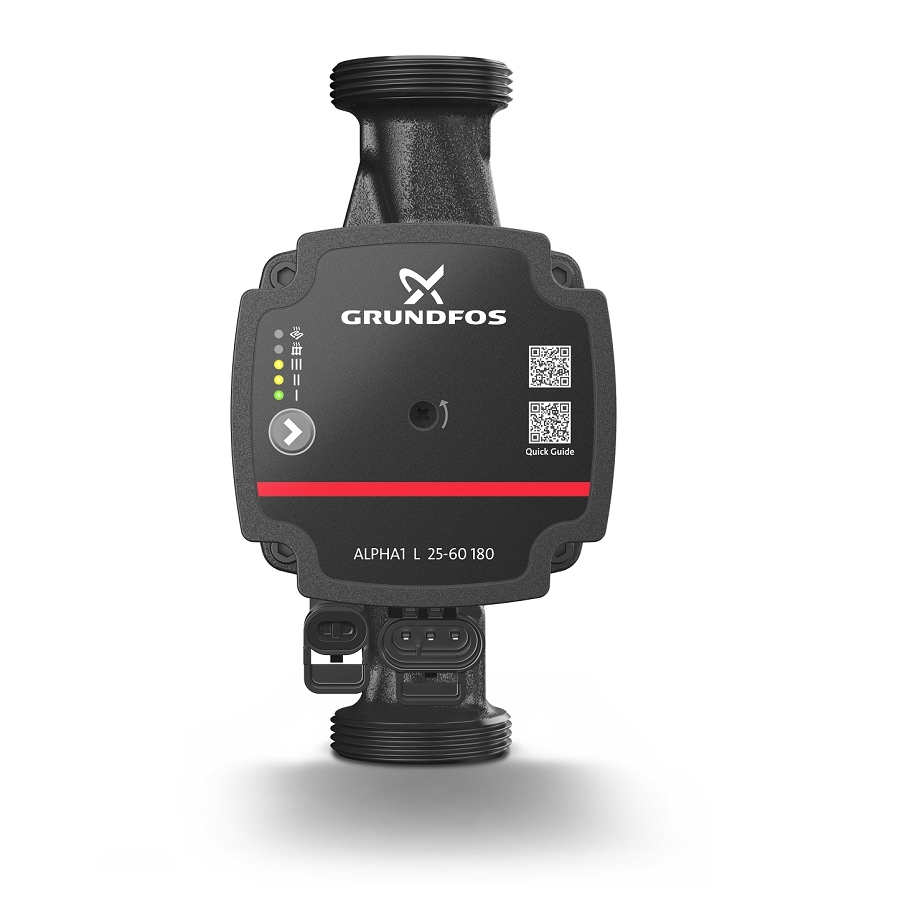

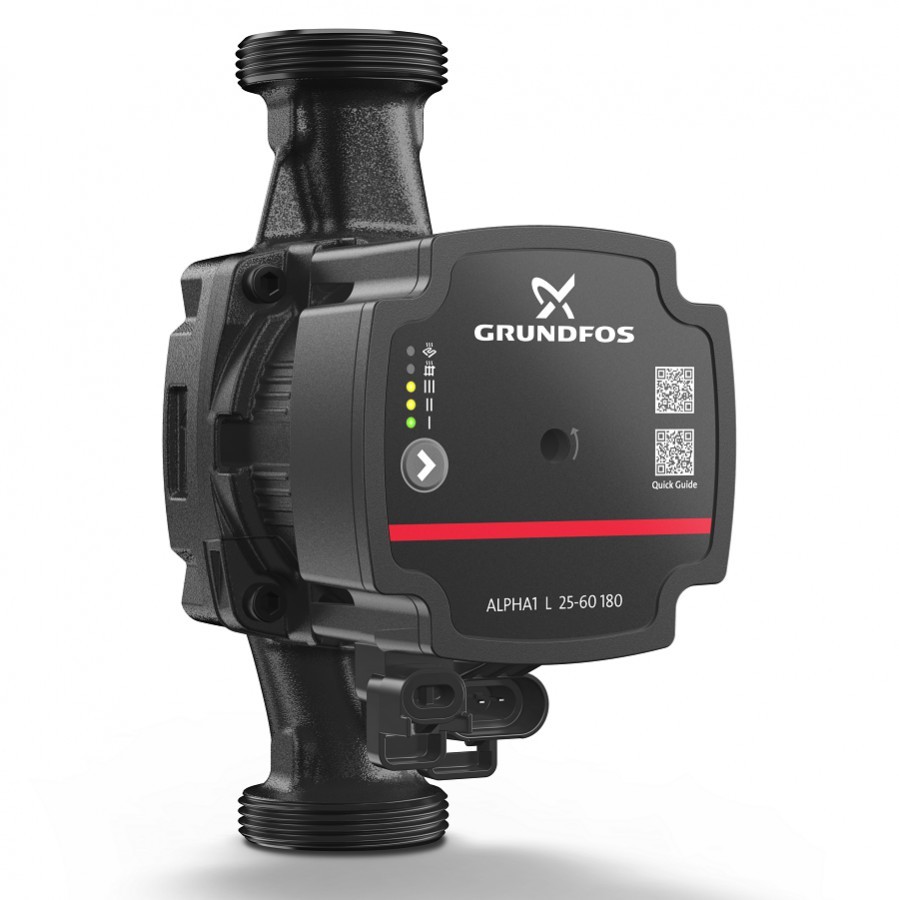

Циркуляционные насосы Grundfos ALPHA1 L 25-40
(в комплекте с накидными гайками)
используются для циркуляции воды или гликольсодержащих жидкостей в регулируемых системах отопления и в системах отопления с переменным расходом.
Штекер ALPHA1 L для подключения кабеля питания входит в комплект поставки насосов ALPHA1 L
РЕЖИМЫ РАБОТЫ НАСОСА GRUNDFOS ALPHA1L :
- 3 фиксированных частоты вращения / Три кривые постоянных значений
- Режим отопления «радиаторы»
- Режим отопления «тёплый пол»
- Управление частотой вращения с помощью ШИМ-сигнала (широтно-импульсной модуляции) низкого напряжения. Сигнал ШИМ - это метод генерации аналогового сигнала при помощи цифрового источника. Возможность работы по ШИМ сигналу с котлами и «умным домом» благодаря встроенному разъему
РЕЖИМЫ УПРАВЛЕНИЯ
Режим радиаторного отопления
В режиме радиаторного обогрева осуществляется настройка производительности насоса в соответствии с фактической теплопроизводительностью системы и режимом пропорционального регулирования давления.
Режим отопления «тёплый пол»
В режиме обогрева "теплый пол" осуществляется настройка параметров насоса в соответствии с фактической теплопроизводительностью системы и характеристикой постоянного давления.
Кривая при фиксированной частоте вращения
В режиме использования кривой при фиксированной частоте вращения насос работает с постоянной частотой вращения независимо от фактического расхода в системе.
Конструкция
Насос Grundfos ALPHA1 L рассчитан на продолжительную и бесперебойную работу, т.е. насос и двигатель составляют единый блок без торцевого уплотнения вала всего с одним сальником в качестве уплотнения. Подшипники смазываются перекачиваемой жидкостью. Такая конструкция гарантирует эксплуатацию без необходимости обслуживания.
Насосы ALPHA1L имеют следующие отличительные особенности:
- электродвигатель с постоянным магнитом/с компактным статором, энергоэффективный, с высоким пусковым крутящим моментом
- керамический вал и радиальные подшипники с большим сроком эксплуатации
- угольный упорный подшипник с большим сроком эксплуатации
- корпус ротора из нержавеющей стали, опорная плита и покрытие ротора, которые обеспечивают продолжительную эксплуатацию без коррозии
- композитное рабочее колесо с большим сроком эксплуатации без возникновения коррозии
- корпус насоса из нержавеющей стали или чугуна
- насос снабжен специально системой автоматического удаления воздуха для быстрого ввода в эксплуатацию
- компактный насос, головная часть которого снабжена встроенным пультом управления питанием, которая применяется в большинстве распространенных установок.
Все компоненты насоса — керамический вал и радиальные подшипники, углеродный упорный подшипник, защитная гильза ротора, подшипниковая пластина и корпус ротора из нержавеющей стали, рабочее колесо из композитного материала — обеспечивают долгий срок службы. Воздух из насоса удаляется автоматически, что упрощает пусконаладку и выбор режима управления.
Компактный дизайн головной части насоса со встроенным блоком управления и приборной панелью обеспечивает совместимость практически с любыми стандартными системами и котлами.
Насос и электродвигатель образуют цельный блок без уплотнения вала. Насос является насосом с «мокрым ротором», то есть подшипники смазываются перекачиваемой жидкостью. Такое решение не требует технического обслуживания.
Корпус насоса выполнен из чугуна с гальваническим покрытием для улучшения антикоррозионных свойств.
Используется синхронный электродвигатель с ротором на постоянных магнитах / компактным статором. Контроллер насоса расположен в блоке управления, который присоединен к корпусу статора и подключен к статору с помощью кабельного разъема.

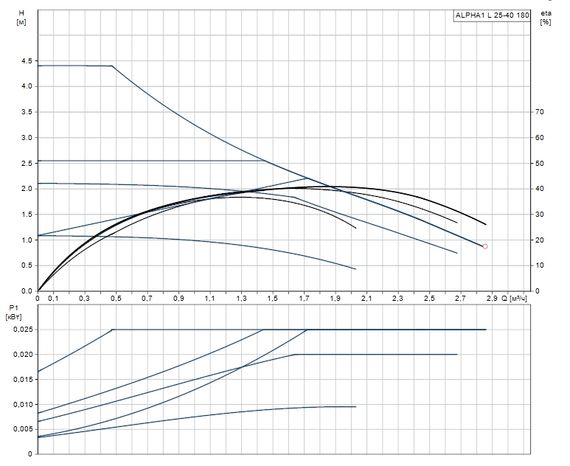

Характеристики насоса ALPHA1 L
- три постоянные кривые/постоянные скорости
- Режим радиаторного отопления.
- Режим отопления «теплый пол»
- Профиль ШИМ для применений в системах отопления (профиль A). Сигнал ШИМ — это метод генерации аналогового сигнала при помощи цифрового источника.
- Энергоэффективность, соответствие директиве ErP
- Деблокирующий винт с доступом из передней части шкафа управления.
- Надежная и эффективная работа даже в самых сложных условиях
- Регулируемый и гибкий монтажный штекер, с двумя возможными положениями кабельной муфты.
