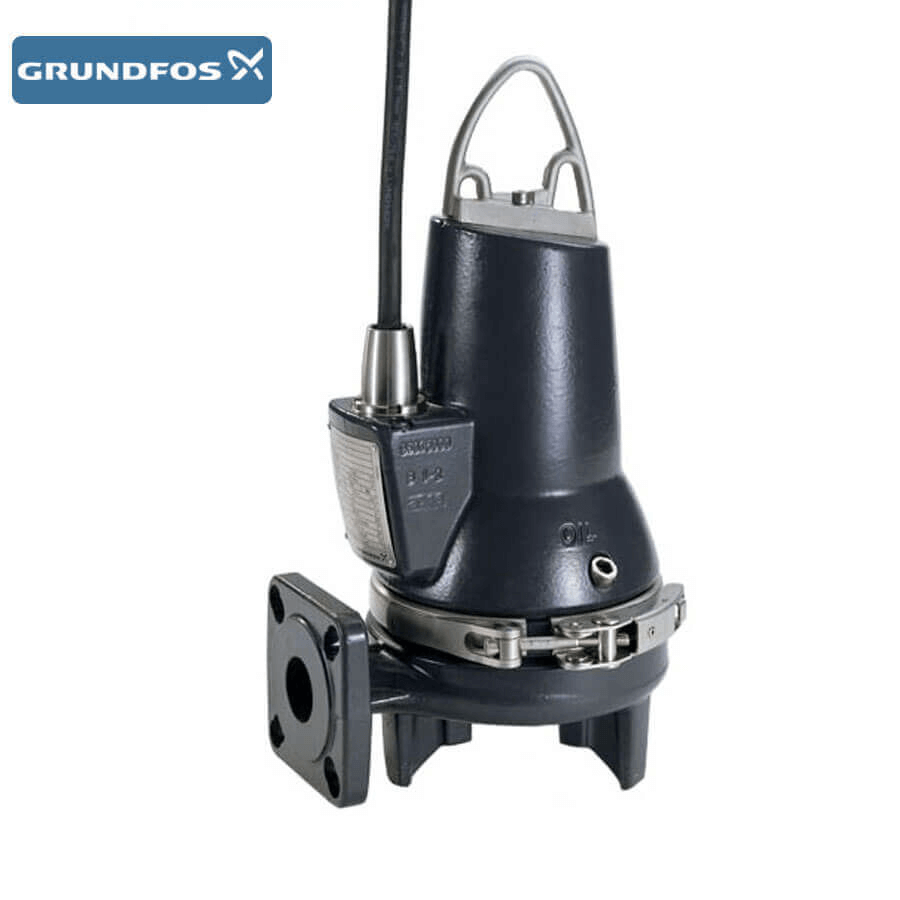

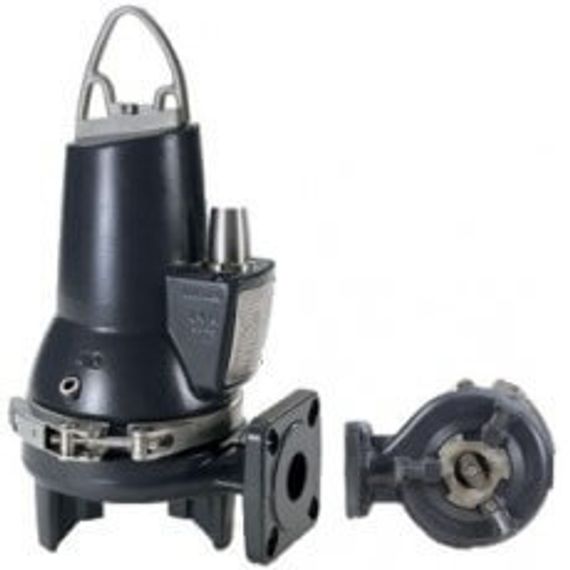

Grundfos SEG 40.09.2.50B

Канализационный насос Grundfos SEG.40.09.2.50B с режущим механизмом является погружным насосом с горизонтальным напорным патрубком, специально разработанными для откачивания под давлением бытовых сточных вод из санузлов.
В конструкции насосов модели SEG предусмотрен режущий механизм, который измельчает твердые частицы до такого размера, что они могут отводиться по трубопроводу сравнительно небольшого диаметра.

Гладкое покрытие корпуса насоса Grundfos SEG.40.09.2.50B предотвращает налипание грязи.

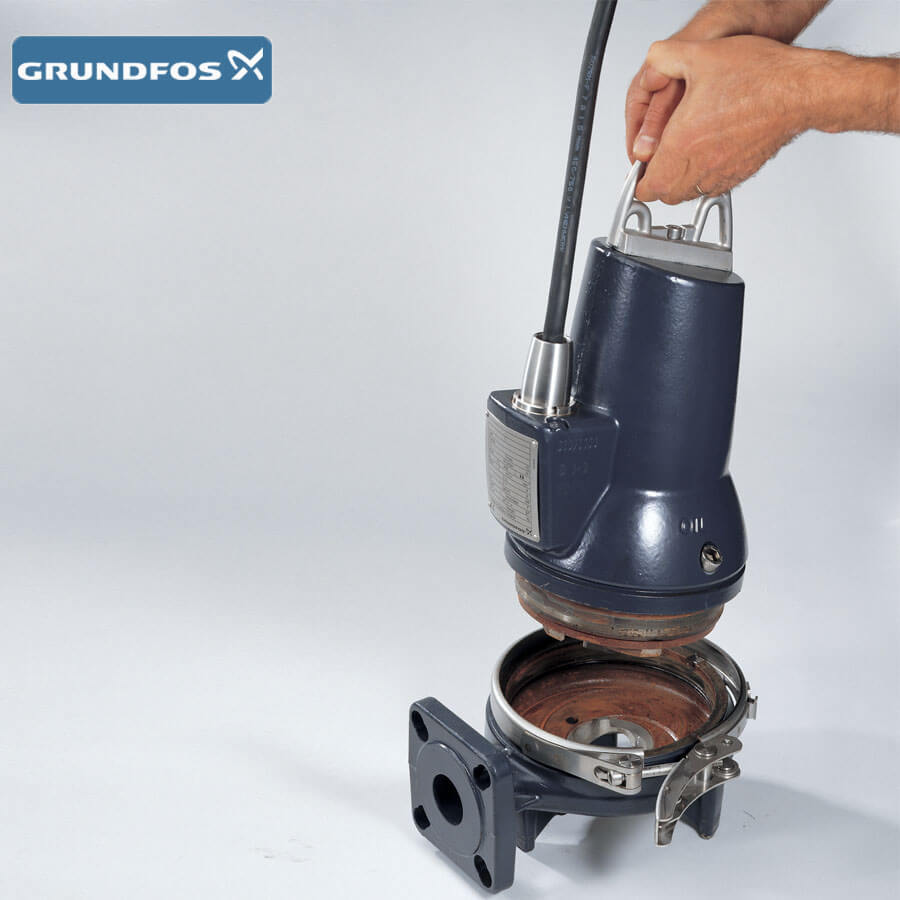

Насос изготовлен из чугуна. Хомут, соединяющий электродвигатель и корпус насоса, изготовлен из нержавеющей стали, что обеспечивает защиту от коррозии и облегчает процедуру обслуживания насоса.

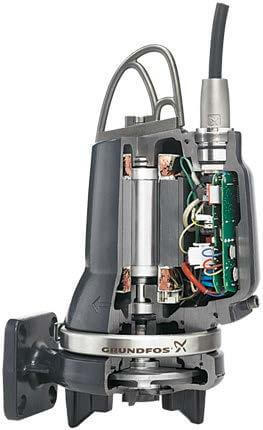

Силовой кабель насоса включает в себя также соединительные провода для датчиков в обмотках электродвигателя.
Выбрано кабельное соединение в виде штепселя. Герметичный кабельный ввод с полиуретановой заливкой обеспечивает защиту электродвигателя от попадания воды в случае повреждения или разрушения кабеля или некорректного обращения с ним.

Насос Grundfos SEG.40.09.2.50B должен подсоединяться к блоку управления или контроллеру.

Насос был проверен Союзом немецких электротехников (VDE).


Технические характеристики:
Наименование продукции - SEG.40.09.2.50B
Артикул (код) - 96075897
Maкс. расход - 4.4 л/с
Макс. гидростатический напор - 14.4 м
Тип рабочего колеса - Система с режущим механизмом
Первичное уплотнение вала - SIC/SIC
Данные на паспортной табличке - PA-I

Устр-ва управл-ия:
Блок управления - не включен
Дополнительный I/O - External
Датчик влажности - без гигрометра

Жидкость:
Диапазон температур жидкости - 0 .. 40 °C
Плотность - 1000 кг/м?

Материалы:
Корпус насоса - Чугун(EN-JL1030)
Рабочее колесо - Чугун(EN-JL1030)
Прокладка - SIC/SIC

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 6 бар
Стандартный фланец - DIN
Выход насоса - DN 40
Допустимое давление - PN 10
Максимальная глубина установки - 10 м
Установка сухая / мокрая - S
Монтаж - вертикальный

Данные электрообор-я:
Количество полюсов - 2
Подводимая мощность - P1 - 1.4 кВт
Номинальная мощность - P2 - 0.9 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 400-415 V
Допуст.откл-е напряж - +6/-10 %
Способ запуска - прямой пуск
Макс. число пусков в час - 30
Номинальный ток - 2.7 A
Пусковой ток - 21 A
Расчетное значение тока без нагрузки - 2.1 A
Cos phi - коэф-нт мощности - 0,72
Cos phi - коэф. мощности при 3/4 нагрузки - 0,62
Cos phi - коэф. мощности при 1/2 нагрузки - 0,5
Номинальная скорость - 2860 об/м
Момент инерции - 0.0036 кг м?
КПД двигателя при полной нагрузке - 71 %
КПД двигателя при 3/4 нагрузки - 67 %
КПД двигателя при 1/2 нагрузки - 60 %
Класс защиты (IEC 34-5) - 68
Класс изоляции (IEC 85) - F
Защита электродвигателя - ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита - внешн.
Длина кабеля - 10 м
Тип кабеля - H07RN-F
Тип кабельной вилки - NO PLUG
Нетто вес - 38 кг
EAN номер - 5700394850698
