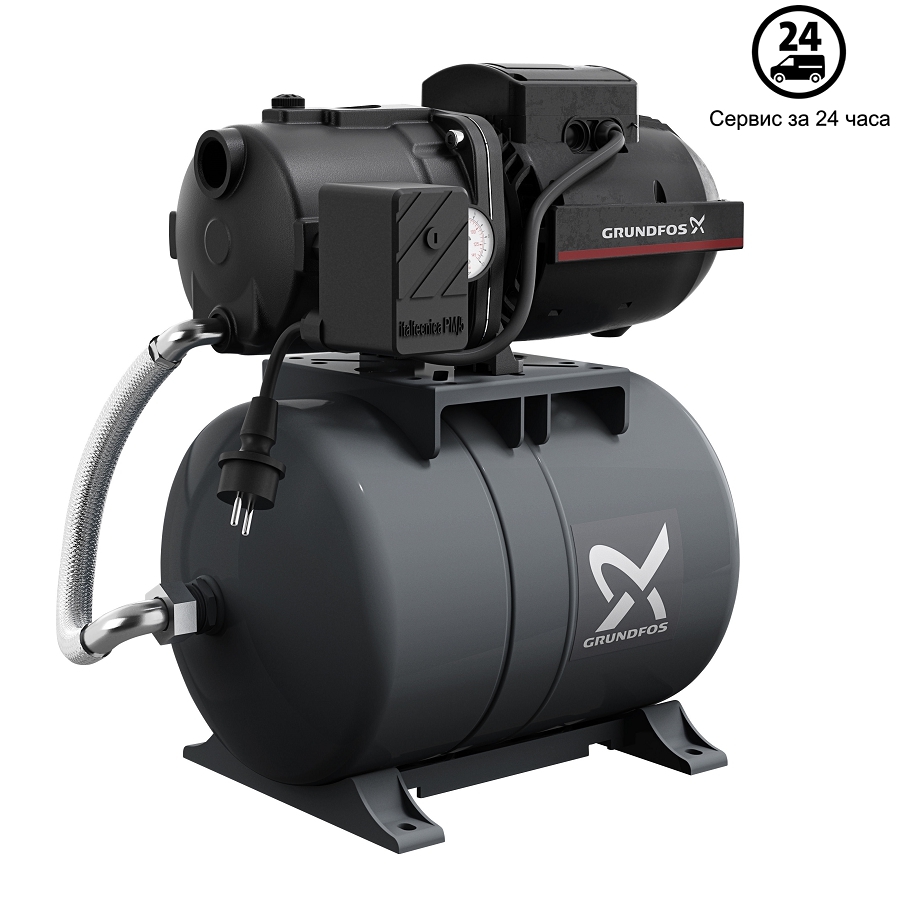

Комплектная автоматическая установка Grundfos JPA 3-42 PT-H
Таблица соответствий старым моделям насосов и установок серии JP
|
СТАРЫЕ МОДЕЛИ |
НОВЫЕ МОДЕЛИ |
||
|
№ продукта |
Тип продукта | № продукта | Тип продукта |
| 46511002 | JP 5 | 99458767 | JP 4-47 |
| 46611002 | JP 6 | 99458769 | JP 5-48 |
| 4651BPBB | JPB5 бак 24 литра | 99463875 | JP 4-47 PT-H |
| 4651BQBB | JPB5 бак 60 литров | Без замены | |
| 4661BPBB | JPB6 бак 24 литра | 99463877 | JP 5-48 PT-H |
| 4661BQBB | JPB6 бак 60 литров | Без замены | |
| 98946107 | JPA 3-42 PT-H | 99463874 | JP 3-42 PT-H |
| 98946108 | JPA 4-47 PT-H | 99463875 | JP 4-47 PT-H |
| 98946109 | JPA 4-54 PT-H | Без замены | |
| 99074040 | JPA 5-61 PT-V | Без замены | |
| 99074041 | JPA 8-62 PT-V | Без замены | |
Насос Grundfos JPA 3-42 PT-H являются самовсасывающими центробежными моноблочными насосами с корпусом, выполненном из чугуна.
Насос имеет встроенный эжектор который обеспечивает хорошую всасывающую способность с глубины до 8 м.
Благодаря наличию бака и реле давления в комплекте установки включаются и отключаются автоматически.
Электродвигатель
Установки JPA PT оснащаются однофазными электродвигателями со встроенной защитой от перегрева и не требуют установки дополнительной внешней защиты.
Основные области применения:
• Водоснабжение в домах на одну и две семьи:
- подача воды из колодцев (глубина всасывания до 8 м);
- повышение давления в существующих системах водоснабжения;
• Садоводство.
• Перекачивание воды.
• Сельское хозяйство.
Технические характеристики:
| Наименование продукта | JPA 3-42 PT-H A-A-BBVP |
| № продукта | 98946107 |
| EAN код | 5712604032442 |
| Технические данные | |
|---|---|
| Макс. гидростатический напор | 42 м |
| Первичное уплотнение вала | BBVP |
| Данные на фирменной табличке | CE,EAC |
| Допуск на рабочие хар-ки | ISO9906:2012 3B |
| Исполнение насоса | A |
| Модель | A |
| Материалы | |
|---|---|
| Корпус насоса | Чугун |
| Корпус насоса | EN 1561 EN-GJL-200 |
| Рабочее колесо | Композит |
| Код материала | A |
| Монтаж | |
|---|---|
| Диапазон температуры окружающей среды | -10 .. 40 °C |
| Макс. рабочее давление | 8 бар |
| Вход насоса | G 1 |
| Выход насоса | G 1 |
| Жидкость | |
|---|---|
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 35 °C |
| Температура перекачиваемой жидкости | 20 °C |
| Плотность | 998.2 кг/м³ |

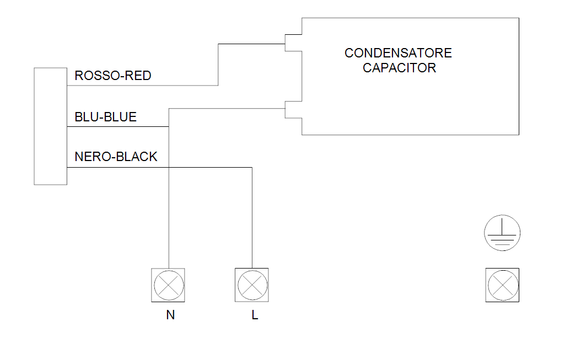

| Данные электрооборудования | |
|---|---|
| Потребляемая мощность - P1 | 720 Вт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 1 x 220-240 В |
| Номинальный ток | 3.12 A |
| Размер конденсатора - работа | 13 мкФ/450 В |
| Класс защиты (IEC 34-5) | IP44 |
| Класс изоляции (IEC 85) | F |
| Длина кабеля | 2 м |
| Тип кабельной вилки | SCHUKO |
| Резервуар | |
|---|---|
| Объем напорного бака | 20 л |
| Другое | |
|---|---|
| Нетто вес | 17 кг |
| Брутто вес | 19 кг |
| Cтрана происхождения | HU |
| ТН ВЭД ЕАЭС Код | 8413705100 |
Преимущества: Самовсасывание с глубины до 8 м; Высокая надежность, благодаря применению качественных материалов – чугунный корпус, бак улучшенного качества; Гарантия 2 года.
Установка повышения давления на базе центробежных насосов серии JPA Grundfos представляет собой автоматическую насосную установку, которая включается и отключается в зависимости от давления жидкости при переменном водопотреблении.
Установка представляет собой полностью укомплектованный, готовый к подключению и эксплуатации агрегат, в комплект которого входят:
• самовсасывающий эжекторный насос JPA;
• мембранный напорный бак 20 л (JPA PT с горизонтальным баком- литера H), либо мембранный напорный бак 18 л (JPA PT с вертикальным баком- литера V);
• реле давления, манометр, а также кабель и штекер с заземляющим контактом.
Насосы JPA являются самовсасывающими центробежными моноблочными насосами с корпусом, выполненном из чугуна. Насос имеет встроенный эжектор, который обеспечивает хорошую всасывающую способность. Рабочее колесо и эжектор выполнены из технополимера.
После первоначальной заливки насоса водой он работает в режиме самовсасывания.
Конструктивно предусмотрен клапан для отключения эжектора, когда в нем нет необходимости, что уменьшает уровень шума и значительно повышает КПД.
Преимущества:
• Самовсасывающий насос.
• Подъем с глубины до 8 метров благодаря эжектору.
• Длительный срок службы.
• Мембранный напорный бак самого высокого качества. Отсутствие проблем связанных с коррозией, т.к. корпус и фланец гидроаккумулятора выполнены из нержавеющей стали.
