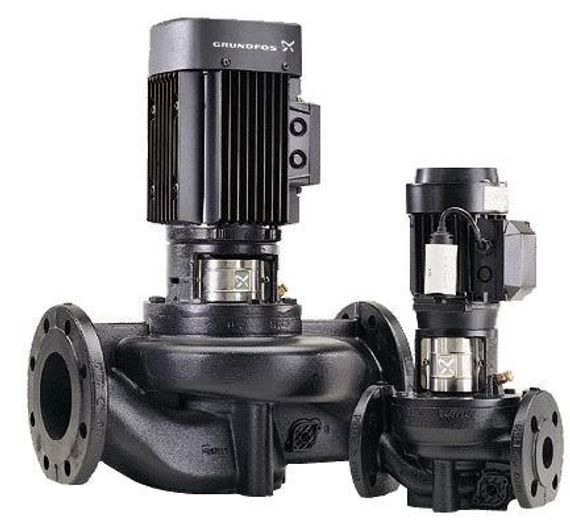

TP 65-180/2 A-F-A-BQQE 3x400 В, 2900 об/мин
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756.
Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
| Жидкость: | ||
| Рабочая жидкость: | Вода | |
| Диапазон температур жидкости: | -25 .. 120 °C | |
| Температура перекачиваемой жидкости: | 20 °C | |
| Плотность: | 998.2 кг/м³ | |
| Технические данные: | ||
| Номинальный расход: | 29 м³/ч | |
| Номинальный напор: | 11.4 м | |
| Текущий диаметр рабочего колеса: | 102 мм | |
| Первичное уплотнение вала: | BQQE | |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B | |
| Материалы: | ||
| Корпус насоса: | Чугун | |
| EN-JL1040 | ||
| ASTM A48-40 B | ||
| Рабочее колесо: | Нержавеющая сталь | |
| DIN W.-Nr. 1.4301 | ||
| AISI 304 | ||
| Монтаж: | ||
| Диапазон температуры окружающей среды: | -30 .. 60 °C | |
| Макс. рабочее давление: | 10 бар | |
| Трубное присоединение: | DIN | |
| Соединение труб: | DN 65 | |
| Вход насоса: | DN 65 |
| Выход насоса: | DN 65 | |
| Допустимое давление: | PN 6/10 | |
| Монтажная длина: | 340 мм | |
| Размер фланца электродвигателя: | FT115 | |
| Данные электрооборудования: | ||
| Тип электродвигателя: | 90SB | |
| Класс энергоэфф-ти: | IE3 | |
| Номинальная мощность - P2: | 1.5 кВт | |
| Энергия (Р2), необходимая для насоса: | 1.5 кВт | |
| Частота питающей сети: | 50 Hz | |
| Номинальное напряжение: | 3 x 220-240D/380-415Y В | |
| Номинальный ток: | 5.45/3.15 A | |
| Пусковой ток: | 850-930 % | |
| Cos фи - характеристика мощности: | 0.87-0.82 | |
| Номинальная скорость: | 2890-2910 об/м | |
| Энергоэффективность: | IE3 84,2% | |
| Эффективность электродвигателя при полной нагрузке: | 84.2 % | |
| Эффективность двигателя при 3/4 нагрузки: | 84.5 % | |
| Эффективность электродвигателя при 1/2 нагрузки: | 83.1 % | |
| Количество полюсов: | 2 | |
| Класс защиты (IEC 34-5): | 55 Dust/Jetting | |
| Класс изоляции (IEC 85): | F | |
| Другое: | ||
| Минимальный индекс эффективности MEI ≥: | 0.70 | |
| ErP статус: | EuP Отдельностоящий/Прод. | |
| Нетто вес: | 42.7 кг | |
| Брутто вес: | 46.3 кг | |
| Объем упаковки: | 0.07 м³ | |
| Danish VVS No.: | 38 1814.180 | |
| Norwegian NRF no.: | 9043571 | |
| Cтрана происхождения: | RU | |
| ТН ВЭД ЕАЭС Код: | 8413705100 | |
