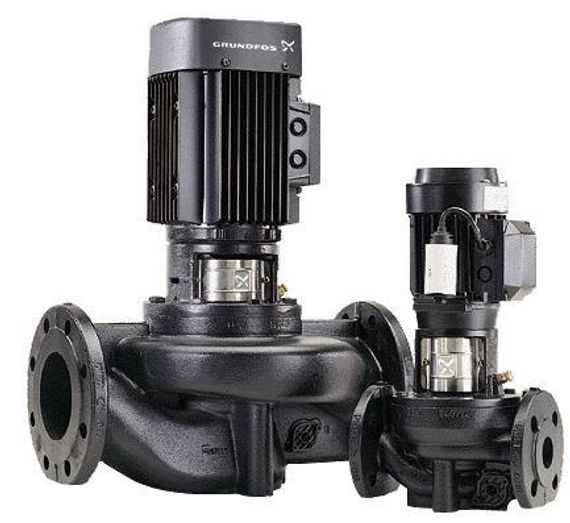

Одноступенчатый одинарный центробежный насос Grundfos TP 50-430/2 A-F-A BAQE типа "ин-лайн"
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель.
Жидкость:
Диапазон температур жидкости: 0 .. 120 °C
Технич.:
Частота вращения: 2920 rpm
Номинальная подача: 35.1 м?/ч
Номинальный напор: 33.9 м
Текущий диаметр рабочего колеса: 177 мм
Уплотнение вала: BAQE
Допуск на рабочие хар-ки: ISO 9906 Annex A
Материалы:
Корпус насоса: Чугун
EN-JL1040 DIN W.-Nr.
A48-40 B ASTM
Рабочее колесо: Чугун
EN-JL1030 DIN W.-Nr.
A48-30 B ASTM
Монтаж:
Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Стандартный фланец: DIN
Соединение труб: DN 50
Допустимое давление: PN 16
Монтажная длина: 340 мм
Размер фланца электродвигателя: FF265
Данные электрообор-я:
Тип электродвигателя: 132SC
Класс энергоэффективности: 1
Количество полюсов: 2
Номинальная мощность - P2: 5.5 кВт
Энергия (Р2), необходимая для насоса: 5.5 кВт
Промышленная частота: 50 Hz
Номинальное напряжение: 3 x 380-415 D V
Номинальный ток: 11.2 A
Пусковой ток: 1070-1170 %
Cos фи - характеристика мощности: 0,88-0,84
Номинальная скорость: 2910-2930 rpm
Эффективность электродвигателя при полной нагрузке: 90 %
Эффективность двигателя при 3/4 нагрузки: 90-89,5 %
Эффективность электродвигателя при 1/2 нагрузки: 88-87 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Другое:
Нетто вес: 86.4 кг
Полный вес: 102 кг
Объем упаковки: 0.236 м3
