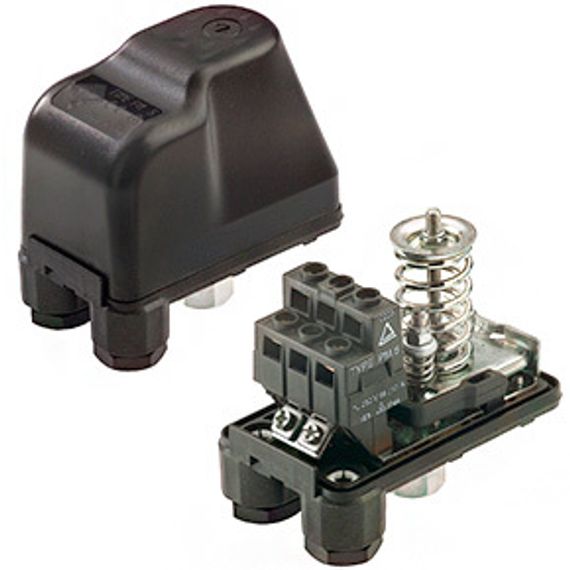

Реле давления Italtecnica PM/5 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т.п., в которых рабочей средой является вода.
Italtecnica PM/5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.
Принцип действия следующий: при небольшом (менее 1 бар или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.
После подключения и предварительной настройки реле давления работает в автоматическом режиме.
Для настройки Вам потребуется шлицевая отвертка (плоская) и рожковый ключ на 10
- Отключите РД от электросети
- Открутите верхний крепежный винт на корпусе РД
- Аккуратно снимите крышку РД

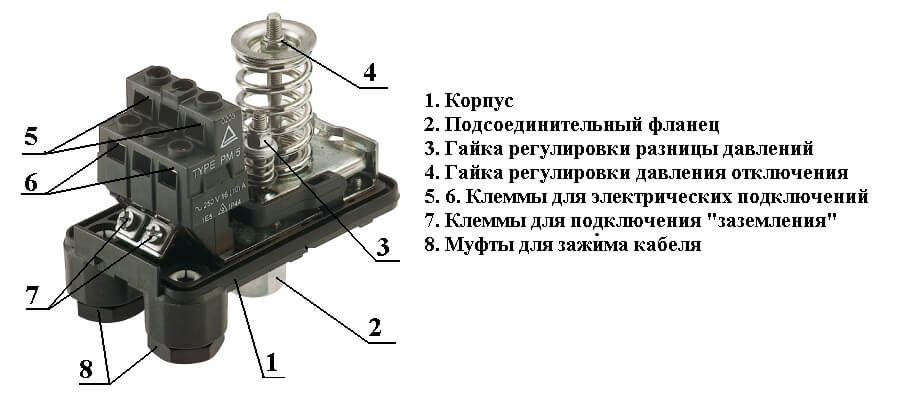

- После снятия крышки Вы увидите два подпружиненных винта большой и маленький.
Приступим к самой настройке реле давления PM5
- БОЛЬШАЯ ПРУЖИНА (на рис.4) регулирует нижний порог включения насоса, чем сильнее Вы ее закрутите тем выше будет порог срабатывания включения насоса. Чем меньше она будет затянута тем позже при более высоком давлении будет включаться Ваш насос.
- Вторая МАЛЕНЬКАЯ ПРУЖИНА (на рис.3) регулирует дельту* (расстояние между нижним порогом (включения насоса) и верхним порогом (отключения насоса)) . Стандартная настроенная заводская дельта 1,5 - 2,8 бар. Чем сильнее будет затянута маленькая гайка тем больше будет дельта и соответственно выше порог выключения насоса
Самое главное правило настройка реле давления насосной станции, крутите по пол оборота не больше. После каждого оборота включайте насос и смотрите, что у Вас получилось!
Характеристики реле давления Italtecnica PM/5
| Напряжение питания | 1×230 В |
| Максимальный коммутируемый ток | 16 А |
| Рабочий диапазон давления | 1-5 бар |
| Заводская настройка давления | 1.4-2.8 бар |
| Минимальный перепад давления | 1 бар |
| Присоединительный размер | 1/4" |
| Температура рабочей среды | 0...+40 °C |
| Класс электрической защиты | IP44 |
| Вес | 0.4 кг |
| Гарантия | 1 год |
| Производитель | Italtecnica (Италия) |
