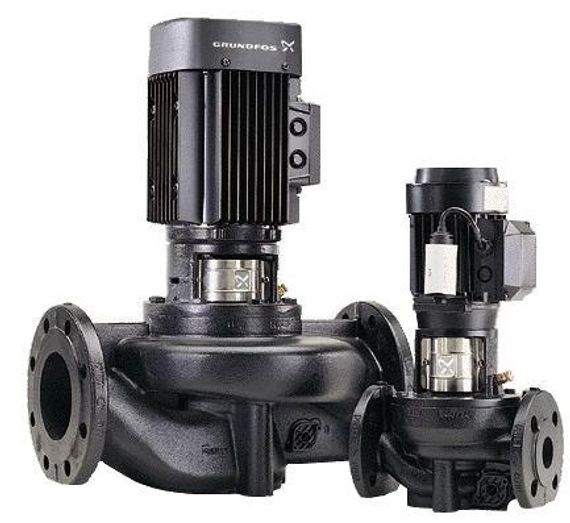

Одноступенчатый насос Grundfos TP 40-100/4 A-F-A-BAQE (96384228)
без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Технические характеристики:
Частота вращения - 1400 об/м
Номинальная подача - 13.4 м3/ч
Номинальный напор - 7.4 м
Максимальный гидростатический напор - 100 дм
Текущий диаметр рабочего колеса - 169 мм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун, EN-JL1040, ASTM A48-40 B
Рабочее колесо - Чугун, EN-JL1030, ASTM A48-30 B
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - 0 .. 40 °C
Максимальное рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 40
Допустимое давление - PN 16
Монтажная длина - 340 мм
Размер фланца электродвигателя - FF165
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Плотность - 1000 кг/м3
Данные электрооборудования:
Тип электродвигателя - 80B
IE Efficiency class - NA
Количество полюсов - 4
Номинальная мощность - P2 - 0.55 кВт
Энергия (Р2), необходимая для насоса - 0.55 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 230 V
Номинальный ток - 4 A
Пусковой ток - 260 %
Cos фи - характеристика мощности - 0,97
Номинальная скорость - 1350-1370 об/м
Эффективность электродвигателя при полной нагрузке - 66-64 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTO
Номер электродвигателя - 87100341
Другое:
Нетто вес - 43 кг
Полный вес - 51 кг
Объем упаковки - 0.18 м3
