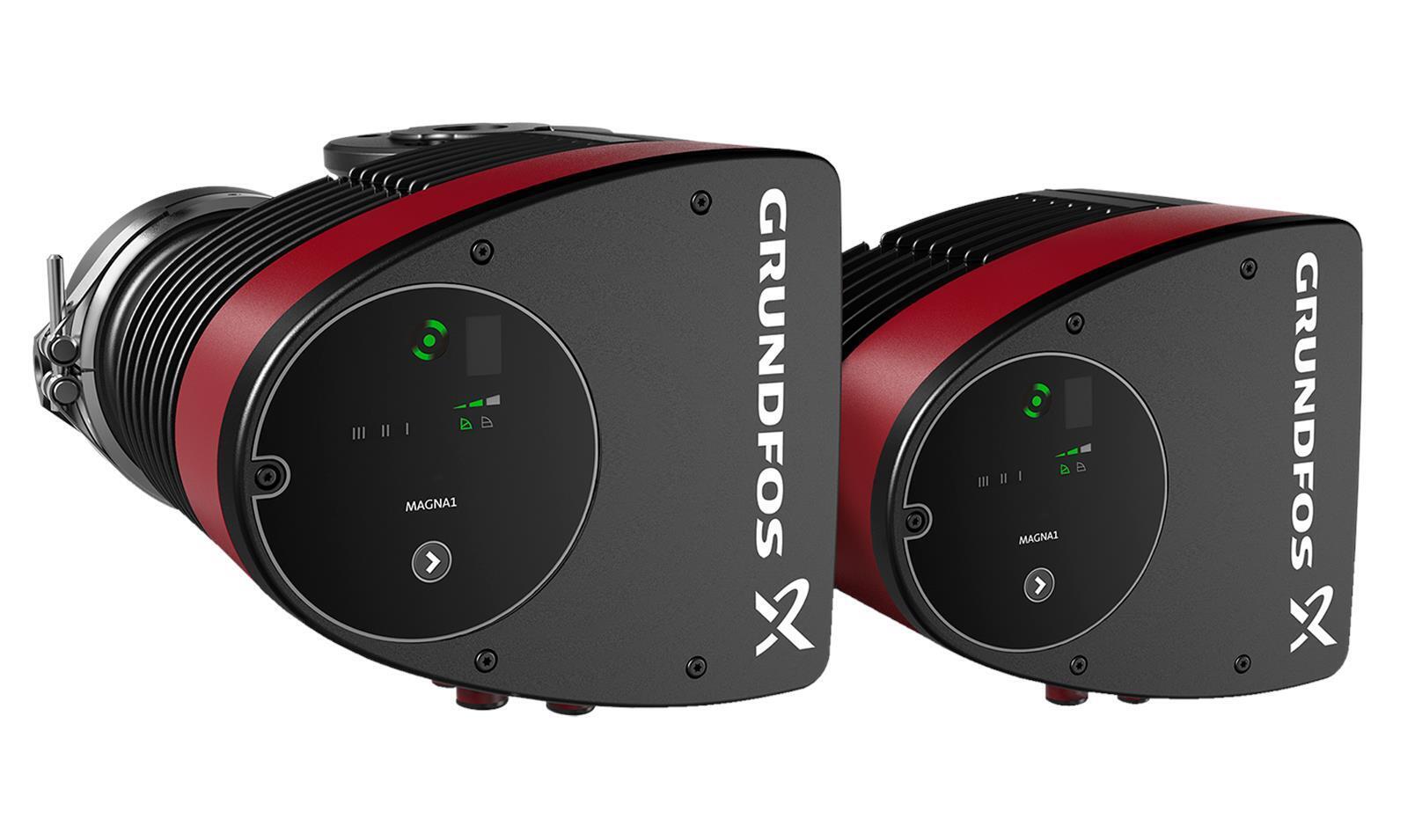

MAGNA1 D является однофазным насосом и отличается тем, что контроллер и панель управления встроены в блок управления. Корпус насоса доступен как в исполнении из чугуна, так и из нержавеющей стали. Композитный корпус ротора усилен углеродным волокном, опорная плита и обшивка ротора изготовлены из нержавеющей стали, а корпус статора - из алюминия. Силовая электроника имеет воздушное охлаждение.
Насос оснащен 4-полюсным синхронным двигателем с постоянными магнитами (PM motor). Этот тип двигателя отличается более высокой эффективностью, чем обычный асинхронный двигатель с короткозамкнутым ротором. Скорость насоса регулируется встроенным преобразователем частоты.

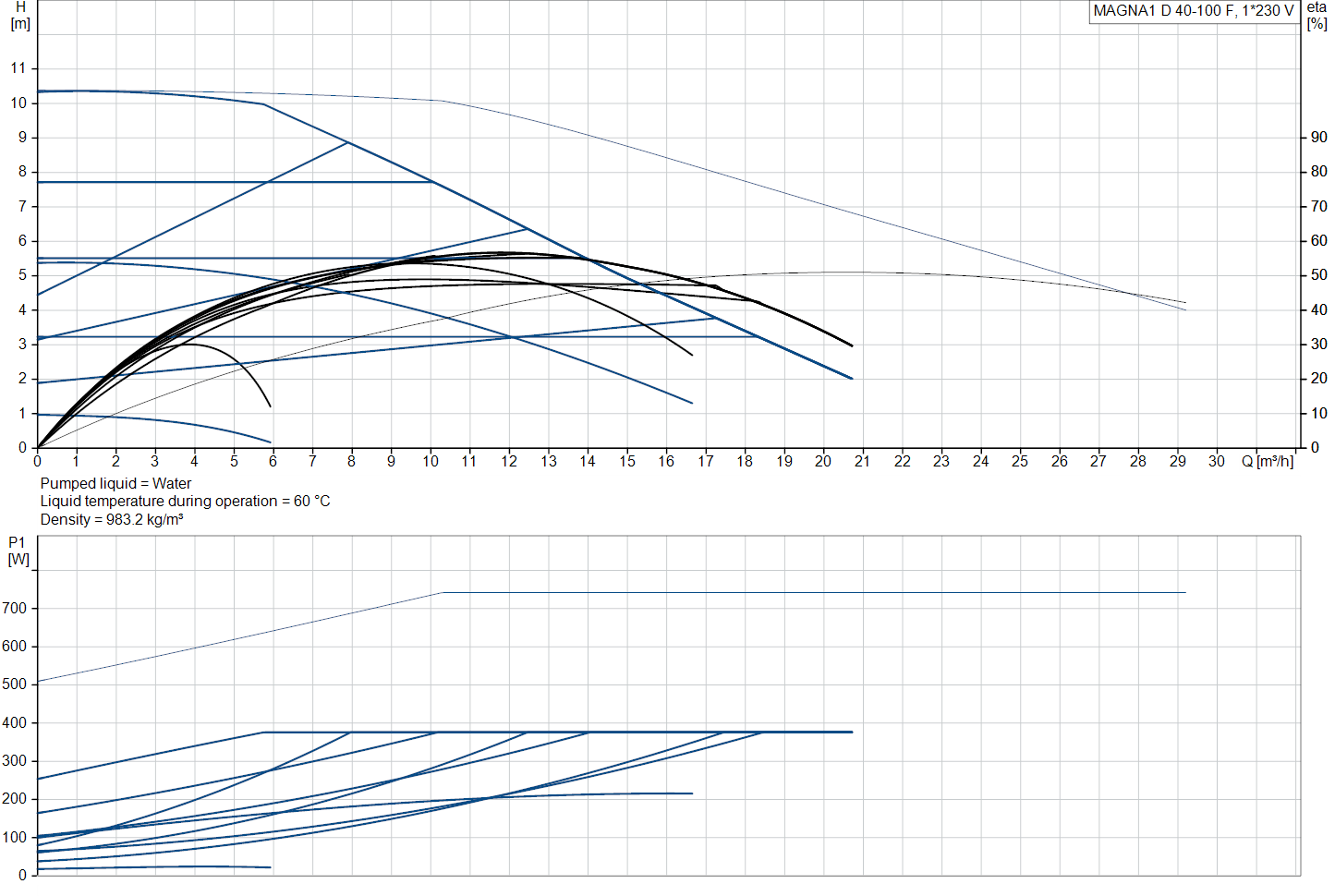

Технические характеристики
Максимальный напор: 100 Дм
Корпус насоса: Чугун
EN 1561 EN-GJL-250
ASTM A48-250B
Диапазон температуры окружающей среды: 0 .. 40 °C
Максимальное рабочее давление: 10 бар
Тип подключения: DIN
Размер соединения: DN 40
Номинальное давление для подключения: PN 6/10
Монтажная длина: 220 мм
Перекачиваемая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Плотность: 983,2 кг/м3
Характеристики электрооборудования
Максимальная потребляемая мощность - P1: 383 WP1 мин.: 18.05 W
Частота сети: 50/60 Гц
Номинальное напряжение: 1 x 230 В
Минимальный потребляемый ток: 0.2 A
Максимальный потребляемый ток: 1.7 A
Класс корпуса (IEC 34-5): X4D
Класс изоляции (IEC 85): F
Вес нетто: 32,4 кг
Масса брутто: 36,3 кг
Объем отгрузки: 0,087 м3
