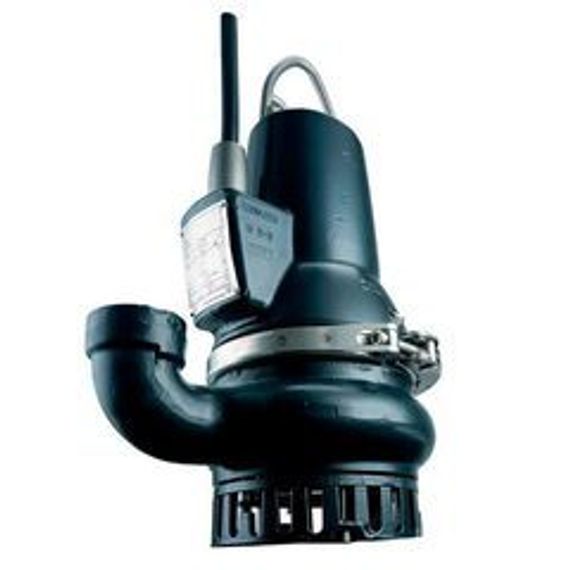

Grundfos DP 10.50.09.Ex.2.1.502

Насос DP компании GRUNDFOS предназначен для перекачивания бытовых и промышленных стоков.

Насос DP10.50.09.EX.2.1.502 оборудован многолопастным полуоткрытым рабочим колесом для свободного прохода включений 10 мм и подходит для
- перекачивания дренажных и поверхностных вод,
- перекачивания подземных вод
- отведения вод без волокнистых включений в промышленных процессах.

Малогабаритная компоновка делает насос пригодным как для стационарной, так и для мобильной эксплуатации.

Насос является погружным насосом, изготовленным из чугуна, со встроенным погружным 1-фазным электродвигателем. Сертификаты: LGA

Насос имеет промежуточную масляную камеру, предварительно заполненную специальным нетоксичным маслом.

Насос DP10.50.09.EX.2.1.502 оснащён кабельным штепселем, что облегчает его разборку. Штепсель герметизирован полиуретаном, что препятствует попаданию воды в электродвигатель.

Хомут между корпусом насоса и электродвигателем облегчает процедуру сборки/разборки. Осмотр насоса можно выполнять на месте эксплуатации без использования специальных инструментов.

Насос DP10.50.09.EX.2.1.502 оснащён двойным торцевым уплотнением вала в уникальном картриджевом исполнении. Это позволяет очень быстро заменять торцевое уплотнение в рабочих условиях без каких-либо специальных инструментов. Кроме того, это исключает риск неправильного монтажа.

Электродвигатель имеет изоляцию класса F и долговечные шарикоподшипники с глубокими дорожками качения с постоянной консистентной смазкой.

Насос имеет R 2 напорный патрубок и предназначен для свободной установки или установки на автоматической трубной муфте.

Технические характеристики:
Наименование продукции - DP10.50.09.EX.2.1.502
Код (Артикул) - 96104201
Maксимальный расход - 11.9 л/с
Максимальный гидростатический напор - 13.8 м
Тип рабочего колеса - Полу-открыт
Максимальный размер частицы - 10 мм
Первичное уплотнение вала - SIC/SIC
Вторичное уплотнение вала - LIPSEAL
Макс. гидравлическое КПД - 70 %
Данные на паспортной табличке - LGA, ATEX

Материалы:
Чугун
EN-GJL-250
Рабочее колесо - Чугун
EN-GJS500-7

Жидкость:
Диапазон температур жидкости - 0 .. 40 °C

Устройства управления:
Блок управления - не включен
Дополнительный I/O - External
Датчик влажности - без гигрометра
Датчик воды в масле - без датчика воды в масле

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 6 бар
Выход насоса - R 2
Максимальная глубина установки - 10 м
Установка сухая / мокрая - S
Монтаж - вертикальный

Данные электрооборудования:
Количество полюсов - 2
Подводимая мощность P1 - 1.3 кВт
Номинальная мощность P2 - 0.9 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 230 V
Допуст.откл-е напряж - +6/-10 %
Способ запуска - прямой пуск
Макс. число пусков в час - 30
Номинальный ток - 6.1 A
Расчетное значение тока от 3/4 нагрузки - 5.1 A
Расчетное значение тока от 1/2 нагрузки - 4.1 A
Пусковой ток - 38 A
Расчетное значение тока без нагрузки - 2.6 A
Cos phi - коэф-нт мощности - 0,96
Cos phi - коэф. мощности при 0 нагрузке - 0,68
Cos phi - коэф. мощности при 3/4 нагрузки - 0,92
Cos phi - коэф. мощности при 1/2 нагрузки - 0,86
Номинальная скорость - 2870 об/м
Крутящий момент заторможенного ротора - 6.5 Нм
Распределение крутящего момента - 7 Нм
Момент инерции - 0.0033 кг м2
КПД двигателя при полной нагрузке - 67 %
КПД двигателя при 3/4 нагрузки - 63 %
КПД двигателя при 1/2 нагрузки - 55 %
Размер конденсатора работа - 30 мкФ
Класс защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - да
Стандарт. Ex-защиты - EN50014/EN50018, class EEx d IIB T4
Защита электродвигателя - ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита - внутрен.
Длина кабеля - 10 м
Тип кабеля - H07RN-F
Тип кабельной вилки - NO PLUG

Другое:
Нетто вес - 39 кг
EAN номер - 5700396852676
