Насосные группы HEATMIX
Насосные группы GRUNDFOS HEATMIX
Создание надёжных контуров в системах радиаторного отопления, ≪тёплых полов≫, контура загрузки бака ГВС и вентиляции.

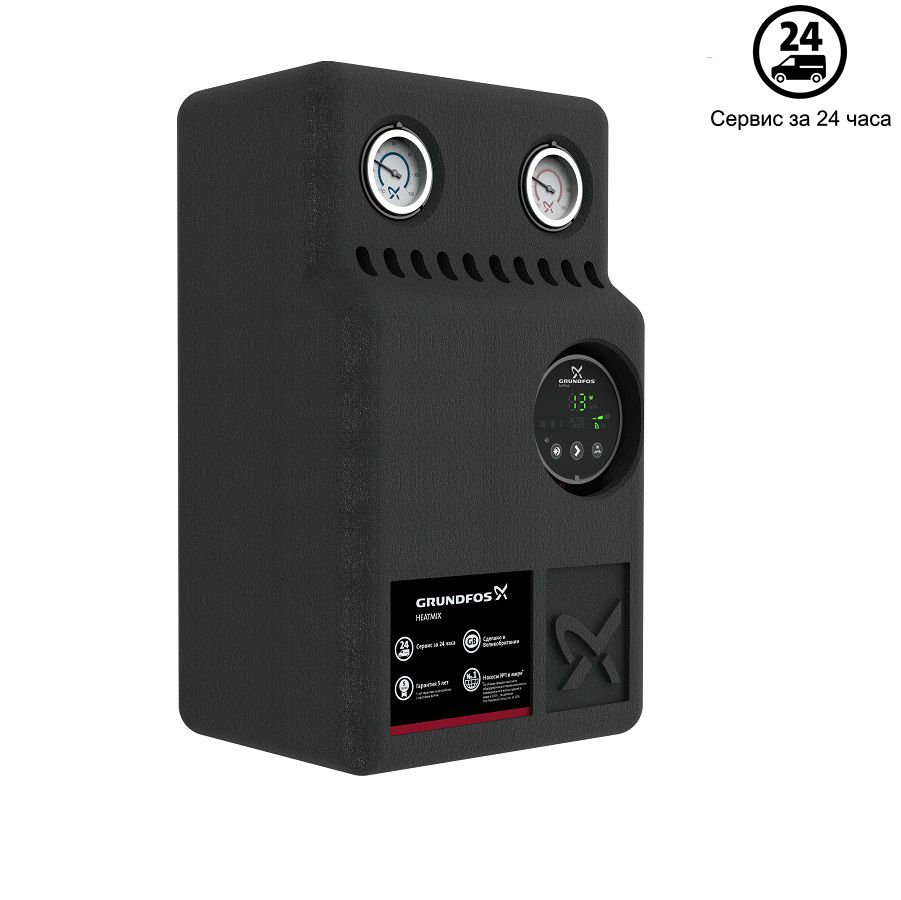

Насосные группы быстрого монтажа Grundfos HEATMIX решают задачу подбора и сборки всех необходимых элементов обвязки циркуляционных насосов.
ПРЕИМУЩЕСТВА:
- Монтаж за 10 мин - Компоненты собраны в готовое решение
- Циркуляционные насосы Grundfos в комплекте - варианты с насосами ALPHA2, ALPHA2L и UPS
- Теплоизоляция - Теплоизоляционный кожух в комплекте
- Высокое качество - Все элементы группы прошли заводские испытания и защищены от протечек.
- Широкий ассортимент - Доступны варианты групп с прямым контуром (2-ходовым краном) и смесительным контуром (3-ходовым краном)
- Надёжная конструкция - Простая конструкция с проверенными компонентами
- Экономия энергии - Возможность свободного отключения отдельных зон системы отопления в периоды простоя. К тому же входящий в комплект теплоизоляционный кожух позволяет дополнительно увеличить энергоэффективность.
- Опрессовка каждого устройства на заводе
НАЗНАЧЕНИЕ НАСОСНЫХ ГРУПП
Насосная группа с прямым контуром ( модели с буквой D)
- Насосная группа HEATMIX с прямым контуром предназначена для систем, где температура потока может быть равна температуре подачи от котла, например, для систем радиаторного отопления.
Насосная группа с 3-ходовым смесительным клапаном ( модели с буквой M )
- HEATMIX с 3-ходовым смесительным клапаном используется в случаях, когда необходима более низкая температура подачи, например, в системах «тёплый пол». Такие группы также используют, например, совместно с радиаторным отоплением с погодозависимым управлением.
ТИПЫ СЕРВОПРИВОДОВ GRUNDFOS
Сервопривод 220 В со встроенным термостатом и датчиком температуры в комплекте
- Предназначен для автономного управления 3-ходовым смесительным клапаном насосных групп HEATMIX. Оснащен встроенным термостатом, выносным датчиком температуры и кабелем 2 м с вилкой SCHUKO. Поддерживает заданную температуру в диапазоне 20-80 С.
Сервопривод 220 В с внешним управлением
- Предназначен для внешнего управления 3-ходовым смесительным клапаном насосных групп HEATMIX. Оснащен кабелем 2 м.
Типы систем первичных контуров и необходимость установки гидравлического разделителя (гидрострелки) в систему отопления
Первичный контур с насосом (например, котел со встроенным насосом)
Гидравлический разделитель зачастую используется для разделения первичного и вторичного контуров. В этом случае первичный и вторичный потоки независимы.
Гидроразделитель в системе отопления позволяет:
- обеспечить оптимальную работу всех насосов и системы отопления в целом;
- избежать нагрева радиаторов от «паразитных» течений;
- избежать шума в системе из-за повышенной скорости;
- избежать разбалансировки всей системы;
- защитить чугунный котел от теплового удара;
- упростить подбор насосов.
Первичный контур без насоса (например, котел без встроенного насоса)
Если в первичном контуре насос отсутствует, гидравлический разделитель можно не устанавливать.
Heatmix Руководство по монтажу и эксплуатации
Насосные группы (группы быстрого монтажа) Grundfos HEATMIX– это удобное, очень надёжное и эстетичное техническое решение, несущее вашему дому тепло и комфорт. Минимальное количество соединений, производство и проверка в заводских условиях обеспечивают предельно длительный срок службы и исключают риск протечек. Все использованные элементы и детали гарантированно изготовлены только из тех металлов и сплавов, что разрешены к применению; они гарантированно подходят друг к другу; в системе, спроектированной в лаборатории и изготовленной на конвейере, точно нет уязвимых мест и «слабых звеньев». Установка насосной группы отнимает очень мало времени, а результат порадует вас своим эстетичным видом и удобством контроля (приборы доступны без снятия кожуха). Современная энергоэффективная система отопления – это не только насосы, это ещё и насосные группы, и компания GRUNDFOS рада предложить широкому кругу пользователей свою новую продукцию. Мы гарантируем отличный результат и прекрасное настроение на долгие годы! И это не общие слова, а вполне официальное заявление о том, что гарантия на новые насосные группы GRUNDFOS такая же, что и на установленные в них насосы. На группы, укомплектованные насосами серии UPS, она составляет 3 года, на группы с насосами ALPHA2 и ALPHA2 L – 5 лет.
Насосные группы предназначены для подачи теплоносителя, поступающего из нагревателя (например, котла) в контуры.
Для насосных групп прямого контура подача осуществляется без возможности добавления теплоносителя из обратной линии.
Для насосных групп с 3-ходовым смесительным краном подача осуществляется с возможностью добавления теплоносителя из обратной линии, тем самым регулируется температура подающего теплоносителя.
Комплектации насосных групп представлена вариантами:
- с прямым контуром
- с 3-х ходовым смесительным краном
Каждая из комплектаций может содержать:
- 3-хскоростные UPS
- Регулируемые насосы ALPHA2 и ALPHA2 L

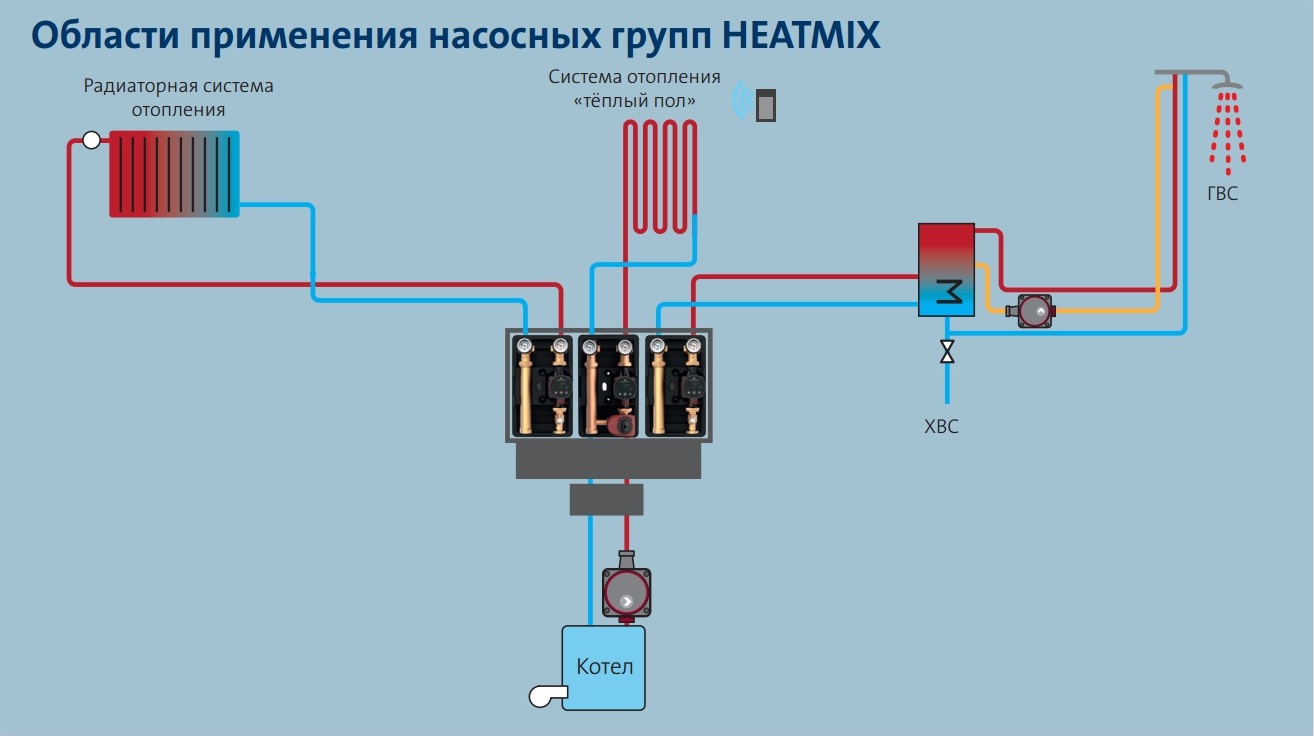

Область применения
Насосные группы с прямым контуром предназначены для любого прямого контура, т.е. контура, в который можно подавать напрямую, не охлаждая, теплоноситель, с температурой источника тепла. Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС.
Насосные группы с 3-ходовым смесительным краном предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как—радиаторное отопление с погодозависимым регулированием, отопление «Теплый пол» и другое. Регулирование температуры жидкости осуществляется путем подмеса теплоносителя из обратной линии.
