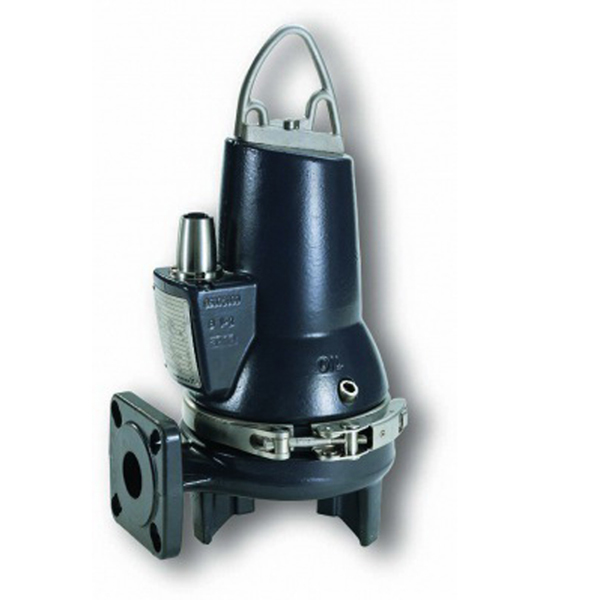

Канализационный насос Grundfos SEG 40.09.2.1.502
с режущим механизмом
Несамовсасывающий одноступенчатый центробежный насос с горизонтальным патрубком нагнетания, специально предназначенный для подъема и перекачивания сточных вод, содержащих стоки из туалетов. Насос оснащен режущим механизмом, который измельчает поддающиеся разрушению твердые частицы на мелкие части таким образом, чтобы их можно было отводить по трубам относительно небольшого диаметра. Поверхность насоса является гладкой для предотвращения прилипания грязи и примесей к насосу. Хомут из нержавеющей стали, стойкой к коррозии, скрепляет электродвигатель и корпус насоса и позволяет легко выполнять техническое обслуживание насоса.
Для обеспечения максимального КПД насоса в течение срока его службы система SmartTrim позволяет легкую настройку зазора за рабочим колесом.
➠ Область использования Grundfos SEG:
- Обработка сточных, фекальных вод которые не отводятся самотеком в систему канализации
- Перекачивание бытовых, промышленных загрязненных стоков от сантехнических узлов семейных домов, от сантехузлов небольших предприятий
- Отведение стоков, фекалий из санузлов ресторанов, мини гостиниц, кемпингов
➠ Неоспоримые преимущества Grundfos SEG:
- Конструкция насоса Grundfos SEG 40.09.2.1.502 малогабаритна, что позволяет производить монтаж без использования спецтехники
- Интегрированный режущий механизм способен измельчить все твердых включения, содержащиеся в канализационных сточных водах, тем самым исключая возможные засоры в отводящих трубопроводах
- Современный двигатель Grundfos Blueflux имеет встроенные тепловые реле, обеспечивающие защиту насоса SEG от перегрева
- Максимальное число запусков Grundfos SEG равно 30 раз в час

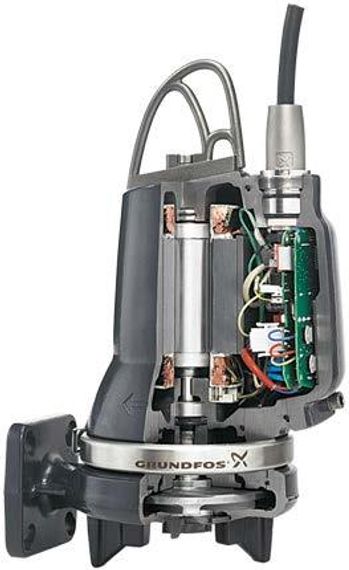

➠ Конструктивные решения реализованные в насосе Grundfos SEG:
► Водонепронициаемый кабельный ввод
Насосный агрегат Grundfos SEG 40.09.2.1.502 оснащен герметичным вводом кабеля с полиуретановой заливкой, соединением из хромоникелевой стали, гарантирует защиту от попадания воды в электрическую часть
► Специальная ручка
Для модели Grundfos SEG разработана специальная ручка, которая обеспечивает правильное положение насосного агрегата для подъема, для стационарной установке в инженерную систему канализации
► Короткий вал электрического двигателя.
Вал двигателя с внешними подшипниками Grundfos SEG, имеет компактную конструкцию, что обеспечивает минимальную нагрузку на подшипники, позволяет увеличить жизненный ресурс насосного агрегата
► Защита эл. двигателя.
Встроенное термореле контролирует работу насоса, выключает двигатель в случае перегрева
► Уплотнение вала в конструкции Grundfos SEG
Насос оснащен двойным картриджевым уплотнением вала, которое легко заменяется не допуская простоя системы канализации
► Режущий механизм
Новая разработка в части системы режущего механизма SEG, позволяет обеспечить эффективную работу канализационного насоса, измельчает все твердые частицы перед попаданием в рабочую зону

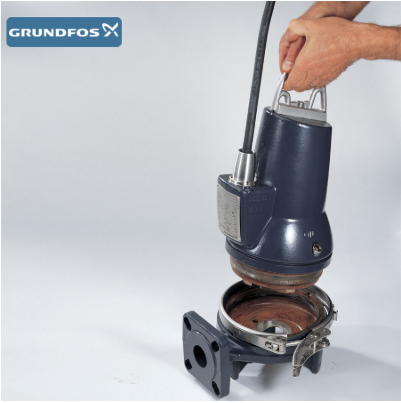

► Хомут из нержавеющей стали
Использование конструкции с быстросъемным хомутом в насосах SEG, обеспечивает удобства при профилактических, ремонтных работах, позволяет легко разобрать насос, выполнить поворот корпуса двигателя на 180 градусов.
► Система регулировки SmartTrim
Запатентованная фирмой Grundfos система регулировки зазора рабочего колеса позволяет выполнить его регулировку не разбирая собственно насос, без использования спец. инструмента
► Опоры насоса
В конструкции канализационного насоса предусмотрены опоры (ножки, расположенные ниже чугунного фланца), которые обеспечивают защиту режущего механизма, облегчают всасывание рабочей среды)
Насосы могут изготавливатся в специальных исполнениях под индивидуальные требования заказчика. Доступно множество конструктивных опций при изготовлении Grundfos SEG на заказ (силовые кабели различной длины, разнообразные спец. материалы, взрывозащищенные версии, функция AUTO ADAPT).
Технические характеристики SEG 40.09.2.1.502:
| Технические данные | |
|---|---|
| Maкс. расход | 4.17 л/с |
| Макс. гидростатический напор | 14.4 м |
| Тип рабочего колеса | Система с режущим механизмом |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | LIPSEAL |
| Данные на фирменной табличке | PA-I |
| Допуски по рабочим хар-кам | ISO9906:2012 3B2 |
| Материалы | |
|---|---|
| Корпус насоса | Чугун |
| Корпус насоса | EN1561 EN-GJL-200 |
| Рабочее колесо | Чугун |
| Рабочее колесо | EN1561 EN-GJL-200 |
| Монтаж | |
|---|---|
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 6 бар |
| Трубное присоединение | DIN |
| Трубное соединение | DN40/50 |
| Выход насоса | DN 40 |
| Допустимое давление | PN 10 |
| Максимальная глубина установки | 10 м |
| Установка сухая / мокрая | SUBMERGED |
| Автоматическая трубная муфта | 96076063 |
| Жидкость | |
|---|---|
| Рабочая жидкость | Любая вязкая жидкость |
| Диапазон температур жидкости | 0 .. 40 °C |
| Плотность | 998.2 кг/м³ |
| Данные электрооборудования | |
|---|---|
| Потребляемая мощность - P1 | 1.3 кВт |
| Номинальная мощность - P2 | 0.9 кВт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 1 x 230 В |
| Допуст.откл-е напряж | +6/-10 % |
| Макс. число пусков в час | 30 |
| Номинальный ток | 6 A |
| Пусковой ток | 38 A |
| Расчетное значение тока без нагрузки | 2.9 A |
| Cos phi - коэф-нт мощности | 0.99 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0.98 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0.94 |
| Номинальная скорость | 2890 об/м |
| Момент инерции | 0.0036 кг м² |
| КПД двигателя при полной нагрузке | 71 % |
| КПД двигателя при 3/4 нагрузки | 67 % |
| КПД двигателя при 1/2 нагрузки | 58 % |
| Размер конденсатора - работа | 30 мкФ |
| Размер конденсатора - пуск | 150 мкФ |
| Количество полюсов | 2 |
| Способ запуска | прямой пуск |
| Класс защиты (IEC 34-5) | IP68 |
| Класс изоляции (IEC 85) | F |
| Взрывозащищенное исполнение | нет |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Тепловая защита | внешн. |
| Длина кабеля | 10 м |
| Тип кабеля | LYNIFLEX |
| Тип кабельной вилки | NO PLUG |
| Система управления | |
|---|---|
| Блок управления | не включен |
| Дополнительный I/O | External |
| Реле влажности | без реле влажности |
| AUTOADAPT | Нет |
| Другое | |
|---|---|
| Нетто вес | 42 кг |
| Cтрана происхождения | RU |
| ТН ВЭД ЕАЭС Код | 8413702100 |
К преимуществам изделия можно отнести надежность и возможность использования в сложных условиях. Насос удобен в эксплуатации, обладает модульной конструкцией с небольшим временем сборки и разборки. Конструкция рассчитана на использование в труднодоступных местах и ограниченных пространствах. Материал корпуса легко очищается от загрязнений. Способен развивать мощность, достаточную для проведения широкого спектра работ.

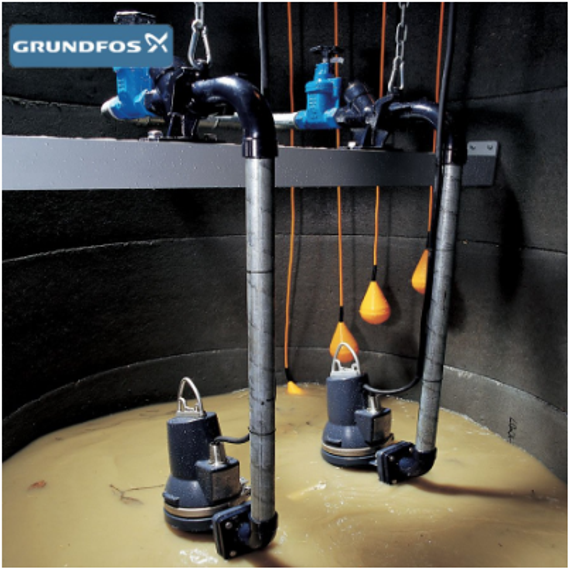

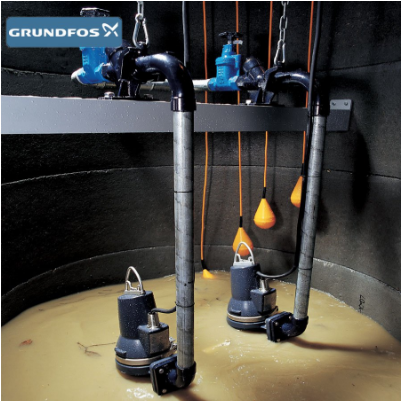

Grundfos SEG 40.09.2.1.502 справляется с различными задачами. Включая откачку сточных вод, предупреждение загрязнения окружающей среды в результате прорывов, ликвидацию затоплений. Может использоваться на любых объектах. Сюда относятся жилые частные дома и квартиры, дачные участки, хозяйственные пристройки, небольшие и крупные производственные помещения, социальные объекты. Пригоден для установки на мобильные платформы и работы в стационарном режиме. В комплект входят необходимые элементы крепления.
Реализована необходимая защита для работы в сложных и агрессивных средах. Все компоненты проходят анти известковую и антикоррозийную обработку. Применяется эффективная система от перегрева двигателя. Установлена защита, препятствующая непредвиденным остановкам.
Фекальный насос Grundfos SEG 40.09.2.1.502 работает при резких перепадах температуры и давления, имеется защита от попадания электрического тока.
